數控技術是一種采用計算機對機械加工過程中各種控制信息進行數字化運算處理，并通過高性能的驅動單元對機械執行構件進行自動化控制的高新技術。現代機械加工業逐步向柔性化、集成化、智能化方向發展，因此新一代數控技術就必需強調具有開放式、智能化、網絡化的特征[1]。本文采用新型微處理器、高性能集成電路，研究開發智能步進電機控制卡。

2 系統總體結構設計

　　通過對步進電機控制器關鍵技術進行分析、研究和比較，并綜合國內外運動控制器產品智能化、集成化、開放化的發展趨勢，我們提出的步進電機運動控制器總體結構如圖1所示。

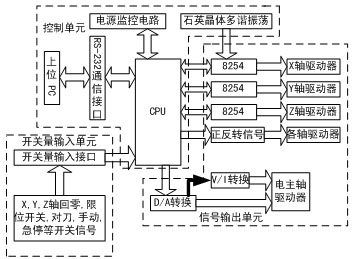

圖1 系統總體結構

3 系統硬件電路設計

　　3.1 脈沖分頻電路設計

　　本系統的主要控制對象為步進電機。步進電機是一種將電脈沖轉化為角位移的執行機構，因此產生符合系統要求的步進電機驅動脈沖為整個系統設計中的關鍵。本系統的脈沖分頻電路由圖2所示。整個電路采用3片8254來產生X，Y，Z三個軸的驅動脈沖信號，鑒于Y，Z軸的電路與X軸相同，因此圖中只表示了X軸脈沖數輸出的電路原理。

　　Inte18254是可編程定時/計數器，片內包含3個獨立通道，每個通道均為功能相同的16位計數器，每個計數器的工作方式和計數長度分別由軟件編程選擇。8254是8253的改進型，操作方式及引腳與8253完全相同。8253計數頻率為2.6MHz，8254的計數頻率則更高，可達到6MHz。本系統選擇8254作為脈沖分頻電路的主控芯片。

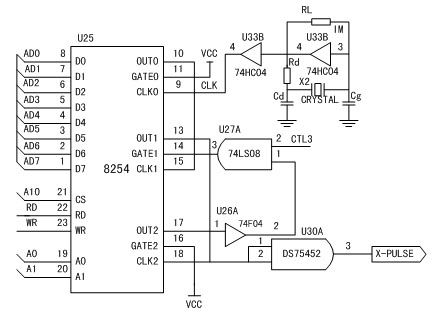

圖2 脈沖分頻電路圖

　　3.2 RS-232通信接口電路設計

　　在單片機系統的通信中，RS-232和RS-485標準總線應用最為成熟。為了使運動控制器的適用范圍更加廣泛，配合PC的現有接口，我們選用RS-232標準總線來實現控制器和PC的通信，其接口電路如圖3所示。在圖3中，選用MAX232作為系統的通信接口芯片。MAX232是MAXIM公司生產的低功耗、單電源雙RS-232發送/接收發器，適用于各種EIA-232E和V.28/V.24的通信接口。MAX232芯片可以把輸入的+5V電源變換成RS-232輸出電平所需的±10V電壓，所以采用此芯片接口的串行通信系統只要單一的+5V電源就可以。

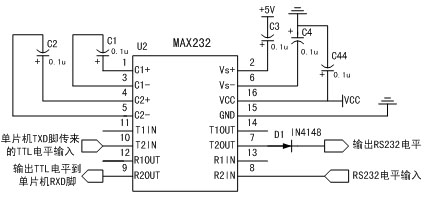

圖3 通信接口電路

　　MAX232外圍需要4個電解電容C1，C2，C3，C4是內部電源轉換所需電容，其取值均為0.1μF/25V。C44為0.1μF的去耦電容。MAX232的引腳T1IN，T2IN，R1OUT，R2OUT為接TTL/CMOS電平的引腳。

　　引腳T1OUT，T2OUT，R1IN，R2IN為接RS-232C電平的引腳。因此TTL/CMOS電平的T1IN，T2IN引腳應接MCS-51的串行發送引腳TXD；R1OUT，R2OUT應接MCS-51的串行接收引腳RxD。與之對應的RS-232C電平的T1OUT，T2OUT應接PC機的接收端RD；R1IN，R2IN應接PC機的發送端。

　　3.3 D/A轉換與V/I轉換電路設計

　　本運動控制器需要對電主軸的轉速進行控制，對電主軸的控制通過其驅動器來實現。電主軸驅動器根據輸入的電壓或電流的大小來確定主軸的轉速，因此系統需要輸出0～5V的電壓或0～20mA的電流，必須將系統處理過的數字量經D/A轉換變成模擬量輸出。本控制器的D/A轉換主要由DAC0832芯片實現。DAC0832是8位微處理器兼容型數/模轉換器芯片，是DAC0830系列的一種。DAC0832與微機接口方便，可以充分利用微處理器的控制能力實現對D/A轉換的控制，因此在實際中得到了廣泛的應用。

　　不同的電主軸驅動器對輸入的信號有不同的要求，有的需要0～5V的電壓信號，有的需要0～20mV的電流信號，因此我們同樣設計了V/I轉換電路，使系統具備了電流信號的輸出，增強了系統的適應性。

　　3.4 開關信號輸入電路設計

　　在步進電機運動過程中，常采用機械式開關和光電開關構成開關信號輸入回路，通過開關的閉合或斷開，以電平的形式反映步進電機的工況。這包括X，Y，Z軸限位;加工過程中對刀，X，Y，Z軸電機的回零操作等等[2-3]。

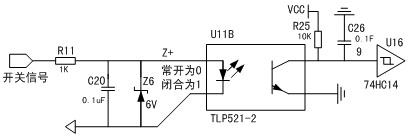

　　由于開關的機械式設計，觸點閉合或斷開時伴有機械抖動，會使輸出信號波形出現振蕩。若將該信號輸入到微控制器的計數器中，會造成錯誤的計數而導致系統控制混亂。開關量的輸入干擾是系統設計中客觀存在的問題。因此在獲得開關信號后，我們必須對開關信號進行處理，使其成為單片機可以識別的數字信號后才能做出相應的反應。系統共提供了12路的開關信號接口，限位開關信號處理如圖4所示。
