基于空心杯電機的SPWM與SVPWM仿真研究

董大為，邵定國，許路，楊墨

    (上海大學，上海200072)

    摘要：SPWM與SVPWM是日前常用的調制模式，被廣泛應用于各種交流電機的調速系統中。空心杯電機，南于其便捷的控制特性，作為高性能的傳動機構，代表了交流電機的發展方向之一。理論分折了SPWM與SVPWM調制方法的特點，通過分析實驗條件，基于空心杯電機的實際參數，在Matlab／simuIink中建立他控式變頻調速系統。仿真結果表明，SVPWM相對于SPWM的高電壓利用率一方面表現在其具有更大的線性調制范圍上，同時表現在相同的線性調制比下SVPWM比SPWM也能夠有更高的電源利用率；采用SVPWM可以有效減小電機的脈搌；在穩態剛，對于同一種調制方式的線性調制比越高，相電流的幅值越大。

    關鍵詞：空心杯電機；SPWM；SVPWM；變頻：線洼調制比

O引言

    在交流電機調速系統中，通過采用合適的PWM調制波，一方面可以使電機對于給定的控制信號做出準確快速的響應，另一方面，可以減小電機的轉矩脈動，提高電機的運行穩定性，并且拓寬電機的調速比^[1]。目前常用的調制波為SPWM和SVPWM。

    空心杯電機從結構上可以分為無刷和有刷兩類。無刷空心杯電機，定子采用定子無齒槽結構。這種特殊結構可以消除齒槽轉矩；有刷空心杯電機轉子無鐵芯。空心杯電機在高精度、寬調速范圍伺服驅動中得到越來越廣泛的應用，作為高效率能量轉換裝鼉，代表了電動機的發展方向之一^[2]。本文所采用的無刷空心杯電機從外特性上來看，可以等效為永磁同步電動機，而其實際等效的交直軸電感量要遠小于常規的永磁電動機。

    本文通過理論分析和實驗條件分析，基于仿真軟件，在試驗空心杯電機上，通過開環變頻調速實驗，對SVPWM和SPWM的性能進行仿真比較。

1 SPWM與SVPWM原理比較

    一般PWM調制是將調制波與載波的波形進行比較，從而得到的等高而不等寬的脈沖序列。SPWM調制方式是使脈沖的寬度按照正弦規律變化，從而在效果上和正弦波等效。即在算法上一開始，就要以正弦波為調制波。其原理圖如圖1所示。

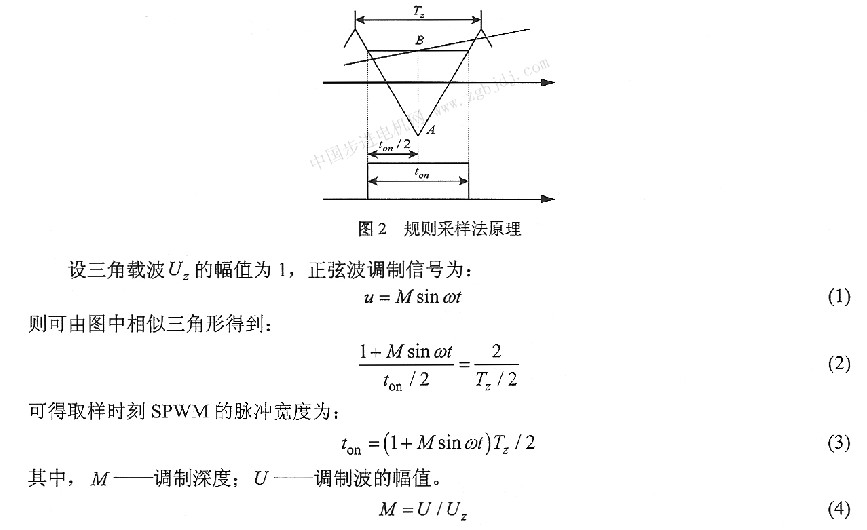

在數字系統中，一般按照規則采樣法的原則來實現，如圖2所示。

當M>1時，比較器的輸出就會處于飽和狀態，此時，輸出的基波分量的幅值就不與調制函

數(4)的值成比例的線性關系，從而造成波形發生畸變，諧波成分增加。因此，當調制深度為1時，在星形連接的繞組中，相電壓Us。可以達到****值，為直流母線電壓的一半V_dc／2。

其中，r——線性調制比。

    可見在SPWM調制模式下，****線性調制比為1。

    而SVPWM的基本思想是通過八組三相電壓式逆變橋的基本電壓矢量(000、001、010、011、100、101、110、111，其中O表示上橋臂關斷，l表示上橋臂導通)在靜止α、β坐標系中來合成定子相電壓矢量u_s。

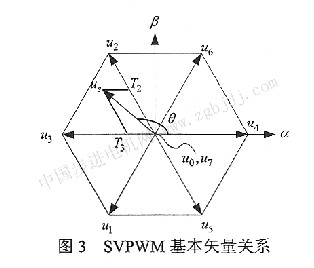

    將八組基本矢量，按照開關管動作最小的順序進行排列，其中u₁至u₆表示基本矢量，其模長為V_dc2／3。u₀、u₇分別表示000與111為零矢量，相當于電機的輸入端短路，則其基本矢量關系如下圖3所示。

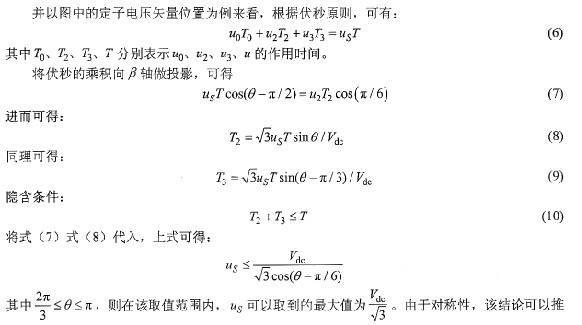

并以圖中的定子電壓矢量位置為例來看，根據伏秒原則，可有：

廣到其余五個區間。由該結論可知：

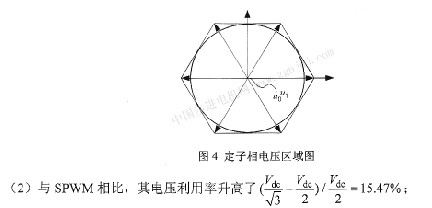

    (1)定子相電壓可以達到的區域?yàn)樵摿�組基本矢量所構成的六邊形的內切圓，如圖4所示；



(3)對照公式(5)的定義，與SPWM相比，SVPWM的線性
