欠驅動兩關節平面機械手的控制

    李明軍，馬保離

北京航空航天大學第七教研室，北京100191)

   摘    要：欠驅動平面機械手是帶有非完整約束的高度非線性系統，對其進行有效的控制仍然是個難點熱點問題針對****代表性的兩關節情形，給出了欠驅動兩關節平面機械手的

動力學方程，據此分析了該系統的可積性、線性化、穩定性、可控性和可反饋鎮疋性。根據控制目標的不同，將控制任務分為鎮定到流形、鎮定到單個平衡點和跟蹤時變信號3種，，針對這3種控制任務，分別回顧了各種已有的控制方式，仔細分析了，它們的優點和有待改進的地方一最后探索了欠驅動平面機械手的研究中需要解決的幾個關鍵問題，指出未來的可能研究方向．

關鍵詞：欠驅動系統；兩關節平面機械手；可積性；穩定性；可控性

中國分類號：TP 27    文獻標識碼：A

Control of an Underactuated Planar 2R Manipulator

    L／Ming-jun,VIA Bao-li

    (The Seventh Reseawh Division，Beihang University，Beijing 100083，China)

Abstract：The control pmblem of the underaetnated planar manipulator with high nonlinearity an d nonholonom)are introduced’Fhe dy-namlcal model of the typical esse with two joints is presented The integrability，linearization，stability，controllability an d feedback sta-bilization ofthe model are analyzed．According to the control objectives，the control task is derided into three types：stabilizing to the manifold，stabilizaing to a single equilibrium an d tracking the time-variant signals Control schemes of these tasks are reviewed，an d the advantages an d the disadvantages of these schemes are analyzed .Finally，some key problems for control of underactuated planar manip-ulators ale proposed，an d the further possible resealch directions are pointed out

Key words：underaetuated systems；planar 2R manipulator；integrability；stability；controllability

1引言

    欠驅動系統是指控制輸入個數少于廣義坐標個數的系統，一般都具有一階或二階非完整性^[1]、不能完全反饋線性化等復雜特性，使得傳統的非線性控制技術如反步法^[2]、高低增益法^[3]、滑模控制^[4]等直接或間接失效，目前尚無成熟的帶有普遍性的控制方案，因此，欠驅動系統的控制問題仍然是一個開放性問題^[5]。

    欠驅動兩關節(簡稱2R)平面機械手是結構簡單的欠驅動機械系統，它體現了欠驅動系統的多數典型特征，如二階非完整性、線性近似系統的不可控性、漂移項帶來的復雜性等^[6]。因此，對這個結構簡單、特性復雜的系統進行的研究，是研究更復雜的欠驅動系統的基礎。大約從20世紀90年代開始，國內外學者對該系統進行了較深的研究，提出了多種控制方案，取得了較好的效果。本文對欠驅動兩關節平面機械手的研究成果做一個綜述，分析現有控制方案的優缺點，指出今后的研究方向。

2)研究對象及其特性

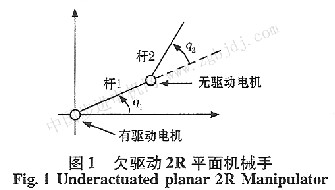

   1)數學模型研究對象是兩關節平面機械手，關節1有驅動電機，關節2沒有，如圖1所示。

    根據拉格朗日方程，選擇狀態變量x=[q₁ q₂ q₁  q₂]^T，進行化簡，容易得到如下動力學方程：

式中，A是結構常數。

  2)可積性式(1)的欠驅動約束為

   根據文獻[7]的結論，式(2)是一次不可積的(從而也是二次不可積的)，故式(2)是二階非完整約束。二階非完整約束不能降低位形空間的維數和狀態空間的維數，這使得基于對稱性的約簡理論[8]失效。

    3)線性化分析令x=0，則得到平衡點集合：
