模糊分析應用于月球車機構電機可靠性研究

    陳楠，竇滿鋒

    (西北1二業大學，陜西西安710072)

    摘要：針對月球環境的前提，對單結構、雙余度有刷直流電動機建立結構、系統模型，用模糊算法進行可靠性對比研究。在概率運算的基礎上，引入模糊算子，采用故障樹的模糊分析法，分別進行可靠性的模糊分析和模糊評價。

    關鍵詞：月球車；可靠性；模糊分析；直流電動機

0引  言

    月球車一類空間行走器在深空探測任務中擔任重要角色，在月球車機構驅動方面，稀土永磁有刷直流電動機以輸出轉矩大、能夠頻繁開關機、高低溫適應性強及正反轉調節方便的優越性而得到應用，特別在月球表面高度真空并且高低溫劇烈變化的環境中，有刷直流電動機可靠性高、控制方便的優勢更為明顯。

    月球車任務對每個結構環節的可靠性有極高的要求，其驅動機構中的直流電動機尤其關鍵。為了充分了解使用中的可靠程度以決定可行性方案，就需要做好故障分析和可靠性研究。本文分別以單余度電機和雙余度電機為研究對象進行可靠性研究分析，并定量比較，得出結論。由于設計技術和使用環境的復雜性，其間有諸多的不確定性因素影響著直流電動機工作的壽命和可靠性，則考慮運用非確定性的數學方法，即在概率運算基礎上進行模糊分析，分別采用結構故障樹模糊分析法和系統模糊預計分析對兩者進行研究。在一定程度上了解非確定性因素造成的影響，從而對此種電機應用的可靠性和可行性作出評價。

1空間直流電動機模糊可靠性

1 1電機結構故障樹的模糊分析

1．1．1故障樹模糊分析

    故障樹分析以布爾代數為基礎，把事件的概率處理為精確值，在通常的可靠性分析中具有其優越性。然而此處電機工作月球環境的模糊性以及數據的不精確，都會對電機故障發生的概率產生影響，因此難以用一精確值來表示故障發生的概率。此時，就可以對故障樹進行模糊分析。

    模糊分析法在充分利用先由統計數據的同時，在一定程度上允許描述誤差的存在，不存在精確值的局限性，因而具有較大的靈活性和適應性。

    在空間電機可靠性工程上，需估計的是可靠性的可信程度，而并非一定要用精確值表示系統發生故障的概率。

    故障樹模糊分析中是用空間電機故障模糊數描述事件發生的概率，可以更好地發揮工程經驗和主觀判斷。模糊數強調的是經驗在系統可靠性分析和評價中的重要性。其隸屬函數主要根據人的經驗，憑判斷選取，其結果的可信度比精確值表示的可靠度更接近于真實程度。

l 1．2單余度電機結構故障樹模型

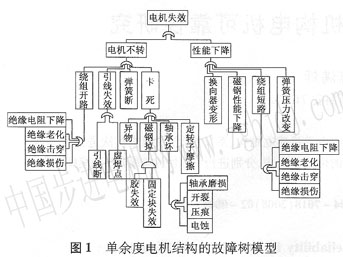

由單余度電機結構建立的故障樹模型如圖l所示。

l l 3定義由模糊數表示電機結構單元故障概率

令電機各單元故障發生率為線性模糊數，由p表示“大約為m”的實數域內的模糊數，則該模糊數可用三元組(m，α，β)表示，m為模糊數的均值，d、β為模糊數的左右分布參數；由參數構成的區間覆蓋模糊數p的隸屬度。隸屬度函數成線性變化。α、β可根據模糊性、經驗和統計數據選取。可將模糊數p表示為：p=(m-α；m，m+β)。

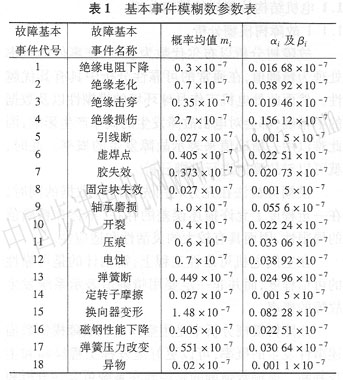

根據航天電機參考資料和同類產品對比分析，以各單元故障概率為基本事件的模糊數參數如表1所示，此處α、β按照概率原則選取。

1．1 4引入模糊算子進行分析

(1)故障樹中的與門模糊算子

如果事件i發生的概率為一模糊數p，則與門模糊算子可記為：

即與門的輸出為一模糊數，三參數為

由線性模糊數的代數運算法則可確定如下：

(2)故障樹中的或門模糊算子

如果事件i發生的概率為一模糊數p，則或門模糊算子可記為：

即或門的輸出為一模糊數，三參數為P^α_OR，P^α_OR和P
