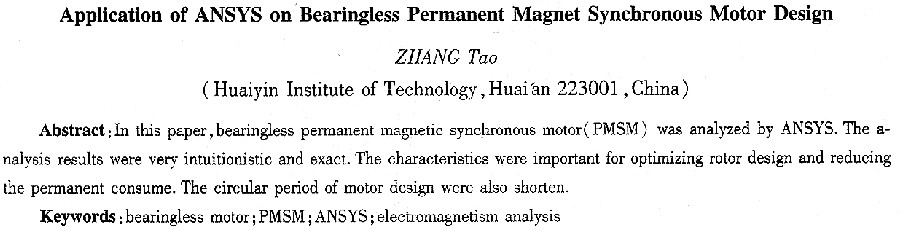

ANSYS在無軸承永磁同步電動機設計中的應用
張濤
(淮陰工學院，江蘇淮安223001)
摘要：在無軸承永磁同步電動機設計中，應用ANSYS軟件進行輔助設計、分析。設計結果直觀、準確，能夠節約永磁材料和縮短設計周期。
關鍵詞：無軸承電動機；永磁同步電動機；ANSYS；電磁分析
中圖分類號：TM341 文獻標識碼：A 文章編號：1004-7018(2008)04-0015-03
0引 言
磁軸承具有無接觸、不需潤滑的優點，已在現代高速機械設備中得以應用。但由于磁軸承成本高，本身又占有一定的軸向空間，限制了高速電動機的微型化，也限制了其臨界轉速和輸出功率的進一步提高。
利用磁軸承和電機結構的相似性，在電動機定子槽中嵌入兩套繞組，轉矩繞組與徑向力繞組，轉矩繞組產生轉矩，徑向力繞組產生徑向力。兩套繞組的磁場通過氣隙相互作用產生徑向力，該力作用于電機轉子上實現轉子的懸浮控制，從而形成了無軸承電機。無軸承永磁同步電動機與無軸承異步電動機和無軸承同步磁阻電動機相比具有一些優點[1,2]：①永磁體的存在，代替了定子勵磁繞組作為勵磁源，就不再需要激磁電流(id=O)；②相對于無軸承異步電動機的補償相角滯后的復雜控制回路來說，無軸承永磁電動機的控制回路相對簡單；③功率因數和效率較高。而實際上，目前也只有無軸承永磁同步電動機得到了實際應用，其他類型的無軸承電動機尚處于實驗室研究階段。
無軸承永磁同步電動機的內部磁場由永磁體磁場、轉矩繞組通電產生的磁場和徑向力繞組通電產生的磁場三者相互疊加而成的。內部磁場關系非常復雜。由于氣隙磁飽和的影響，同時徑向力與徑向力繞組電流呈非線性關系，所以清楚地掌握內部磁場關系是進行電機設計和調試運行的關鍵。
AISISYS是通用的有限元分析軟件，在ANSYS中建立電動機分析模型，進行求解，通過后處理可以直觀地看出無軸承電動機懸浮原理、內部磁力線分布、磁密分布和計算其徑向力、轉矩，并且精度較高。同時固定氣隙存在一個****的永磁體厚度，所產生的徑向力****。
本文采用ANSYS 7．0軟件對無軸承永磁同步電動機進行二維電磁場靜態分析，簡要介紹了分析步驟，闡述了電動機懸浮原理，計算了本文設計的無軸承永磁同步電動機產生的徑向力和轉矩。
1前處理階段
前處理階段主要包括建立有限元分析幾何模型、定義材料屬性和單元類型、劃分網格，形成有限元分析模型。
l.1建立幾何模型
進入Main menu>Preference5，選擇與電磁分析相關的選項來過濾可視化圖形用戶界面，只顯示與電磁分析有關的內容。本文采用簡單、方便的用戶圖形界面方式來進行分析，根據電機的實際尺寸，建立二維模型如圖1所示。
1．2定義材料屬性和設置單元類型
(1)定、轉子鐵磁材料定義其B-H曲線。
(2)繞組和氣隙區域定義其相對磁導率為1。
(3)采用小塊永磁體拼裝成4個磁極，定義每塊小磁體的相對磁導率為1和每個小塊永磁體的矯頑力。 所有區域采用PLANE53單元。根據區域的不同，將定義的材料和單元類型分配給對應的區域。
1．3網格剖分
采用三角形網格，利用MESHTOOL中的智能網格剖分工具進行剖分，精度為6，剖分結果如圖2所示，形成有限元分析模型，進人加載、求解階段。  2加載、求解階段
在本文分析中，給繞組區域施加載荷為電流密度  ，Ⅳ為每槽繞組匝數；，為每匝繞組中的電流；s為繞組區域面積。邊界取外邊界條件，也就是讓磁力線平行與電機外圓周。 點擊solution>ElecnmaEnet>Static Analysis，進行自動求解，接著進入后處理分析階段。
3后處理及分析[2-7]
3．1無軸承永磁同步電動機懸浮原理驗證
|
