新型柔性靈巧手的控制系統研究

戰強，馬健，薛陽

(北京航空航天大學，北京100083)

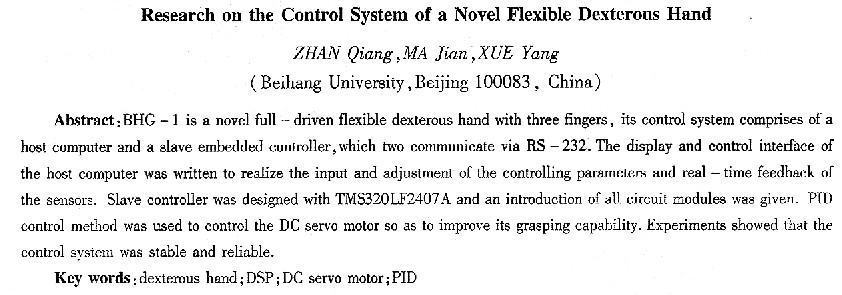

  摘要：BHG—l型靈巧手是一種新型全驅動三指柔性靈巧手，其控制系統主要由上位Pc機和下位嵌入式控制器組成，通過RS232進行相互通訊。編寫了上位Pc機控制界面，實現控制參數的輸入、調節和傳感器信息的實時反饋。采用TMS320LF2607A設計了靈巧手的嵌入式控制器，并對硬件電路的各個模塊作了詳細的介紹。對驅動靈巧手的直流伺服電動機進行速度和位置的PID控制，提高了靈巧手的抓取性能。試驗證明該系統能可靠運行并達到預期的目標。

  關鍵詞：靈巧手；DSP；直流伺服電動機；PID

  中圖分類號：TM383．4 1  文獻標識碼：A  文章編號：1004-7018(2008)04—0035—03

0引  言

    多指靈巧手作為一種擬人化并能實現靈活操作的機器人末端操作器拓寬了機器人的應用領域，但由于其自由度過多導致控制比較復雜、成本較高，目前只能應用在實驗室階段，未能在生活、生產中得到廣泛應用。因此設計控制簡單、可以完成穩定抓取物體等擬人動作的靈巧手具有重要的現實意義和應用價值。而控制系統是靈巧手的重要組成部分，是靈巧手完成要求動作的重要保證。靈巧手的控制系統主要包括感知系統、數據采集處理系統、驅動系統、人機交互以及其它一些裝置。

1研究對象

    本文研究的BHG一1型全驅動單自由度靈巧手^[1]由三個完全相同的手指組成，如圖I所示。三個手指在掌部呈交錯對稱放置，每個手指有三個指桿，指桿之間存在著機械耦合，通過鋼絲進行傳動，減少了結構的復雜性；三個手指由一個嵌在手掌中的直流伺服電機進行驅動，并實現了各個手指的聯動；每個手指的第二和第三指桿均裝有擴散硅點接觸力傳感器，采集指桿受力信息。該靈巧手從結構與功能上模仿了人手的拇指、食指和中指，可實現對一定尺寸范圍內物體的包絡抓持，具有自由度少、結構簡單、控制系統相對簡單、成本低等優點。

2控制系統的總體設計

    BHG-1型靈巧手對物體以包絡的軌跡進行夾持，是對新夾持方式的嘗試，其控制系統如圖2所示，主要包括上位Pc機和下位嵌入式控制器。

上位機通過串口發送夾緊、松開等命令及參數設定值至下位靈巧手控制器，并對其進行實時監控，實現人機對話，下位控制器根據命令驅動手指動作。

     下位控制器采用電機專用控制：DSP芯片TMS320LF407A為核心，主要完成對各反饋傳感量進行采樣，對電機進行伺服控制，以及向上位機傳送各種控制參量。TMS320LF2407A特別適合于電機控制，其事件管理器具有分為十等優先級的40個中斷，其中的非法地址訪問中斷能在程序“跑飛”的情況下復位芯片，PWM封鎖中斷能夠在電機控制異常的情況下封鎖PwM輸出，保證了系統故障性處理的實時性^[2]。DsP芯片集成的這些功能大大簡化了整個控制系統的設計。

2．1人機交互界面

    通過上位PC機上的人機交互界面可以完成各種控制參數的輸入和調節，對傳感器反饋信息進行實時監測。如圖3所示，此界面包括三部分：操作區，向下位機發送命令；參數設置區，設置下位機的控制參數；顯示區，顯示來自下位機的當前信息。該上位機程序的界面美觀，操作簡單，執行效率高。

2.2異步串行通訊電路

    TMS320LF407A內部集成的串行通信接口scI模塊是一個標準的通用異步接收／發送(uART)通信接口，有scITXD(發送輸出)和scIRXD(接收輸入)兩個外部引腳，其信號電平為TTL型。而Pc機串口的異步串行通信基于．RS232C標準，兩者的信號邏輯電平不一致，因此選用MAX232芯片進行電平匹配。該芯片有兩對收／發單元，實現DSP與PC之間的串口通信只需一對收／發單元即可。本文的串口電路采用三線制接法，如圖4所示，即圖。串口通訊接線圖地、接收數據和發送數據三腳相連。

2．3電機驅動電路

    電機的驅動由PWM脈寬調制信號來實現，通過設定DSP的定時器Timerl的TlPER以及與T1CMPR產生PWM信號，Tl CMPR與T1PER比值即為PWM波形的占空比。PwM信號要控制伺服電機需進行脈沖分配，即對電壓／脈寬變換的信號進行適當?shù)倪壿嬜儞Q，分配給基極
