基于DSP的SVPWM的兩種開關模式研究
姬宣德,布挺
(洛陽理工學院,河南洛陽47l0003)

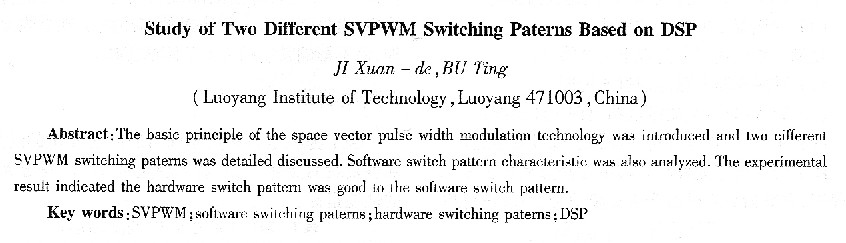

摘要:簡要介紹了sVPwM技術基本原理,并詳細討論了sVPwM技術的兩種開關模式;分析了硬件開關模式的特點;實驗結果表明硬件開關模式好于軟件開關模式。
關鍵詞:sVPwM;軟件開關模式;硬件開關模式;DsP
中圖分類號:TM34 文獻標識碼:A 文章編號:1004—7018(2lIIl8)06—0046—02
0引 言
隨著電力電子技術的發展,PwM逆變器在電氣傳動中得到了越來越廣泛的應用。通過控制開關管門極的通斷狀態,PwM逆變器可以控制輸出電壓的頻率和幅值。全數字式PwM逆變器的關鍵問題是如何實時地得到PwM開關信號。在眾多的脈寬調制技術中,sVPwM是一種優化的PwM技術,能明顯減小逆變器輸出電流的諧波成分及電動機的諧波損耗,降低脈沖轉矩,且其控制簡單,數字化實現方便,電壓利用率高,已有取代傳統sPwM的趨勢。在電機控制中,由于電機的電氣時間常數較小,一般的微控制器不能滿足要求。所以,在變頻調速控制領域應用數字信號處理器DSP,可使系統向高可靠性、高性能和維護方便的全數字方向發展。數字信號處理器DSP強大的實時處理能力和運算能力,使得數字化PWM有了更為廣闊的應用前景。
1 sVPwM調制的基本原理
1 l基本原理
從參考文獻[6]可以知道,矢量脈寬調制技術(sVPwM)是從電動機的角度出發,把電機和PwM逆變器看成一體,著眼于如何使電動機獲得幅值恒定的圓形磁鏈為目標,它以三相對稱正弦電壓供電時交流電動機的理想磁鏈圓為基準,即逆變器不同的開關模式產生的磁鏈來逼近基準磁鏈圓形,從而達到較高的控制性能。180。導通電壓型逆變器有八種開關模式,分別對應著八個矢量,其中六個有效電壓矢量和兩個零電壓矢量。SVtPWM的目標就是通
過控制這些基本矢量的組合,使電壓矢量按一定的規律圓形旋轉。
1.2 T1與T2的確定
T1與T2的確定可以參考文獻[6]得到:
式中:Tp為載波周期;kp為調制度。式(1)求出了電壓矢量作用時間的相對值,只要知道載波周期咒就可以求出電壓矢量的作用時間T1與T2。
2 sVPwM開關模式
利用DSP實現sVPwM的開關方式有兩種,一種是硬件開關模式,另一種是軟件開關模式。無論哪一種方式,在每個載波周期中必須解決Ux、Ux+60o、U000、U111的開關次序問題。不同的開關方式將產生不同的調制輸出波形。軟件開關模式是利用DSP的通用比較功能產生sVPwM波形;而硬件開關模式是利用DsP內嵌的空間矢量狀態機硬件模塊產生sVPwM波形。
2.1軟件開關模式
軟件開關模式可以參考文獻[6],在文獻[6]中,給出了軟件開關模式的開關順序表,由于在DsP中沒有專門硬件來支持此方法,所以必須把svP- wM的計算結果(矢量選擇和作用時間)轉化成每相管腳對應的脈寬作用時間,再分配到相應的比較寄存器。
2.2硬件開關模式

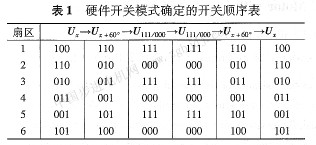

表1給出了硬件開關模式的開關順序表,在TMS320LF2407的事件管理器中有專門的硬件(空間矢量狀態機)來支持此方法,只需把主矢量填入比較方式控制寄存器(AcTRA/B)中的基本空間矢量位、把主輔矢量的作用時間T1、T2填人比較單元的比較寄存器(cMPRl、cMPR2/cMPH4、cMPR5),就可以實現sVPwM。
這種開關模式可以用Ux-Ux+60o-U111/000-U111/000-Ux+60o-Ux表示,這里x可以為O。、60。、120。、180。、240。、300。,以z=0。為例,可以畫出硬件開關模式下的開關序列和逆變器三相電壓波形,如圖l所示。通過表l和圖1可以看出,主輔矢量作用時間的順序不用改變就可以滿足開關損耗最小原則。
3硬件開關模式的軟件設計
|
