用鋁線代替銅線設計小功率異步電動機
陳秋明
(合肥工業大學,安徽合肥230009)
摘要:探討了在不重新開槽的情況下,用鋁線代替銅線設計小功率異步電動機的可行性。理論分析、試驗和生產銷售活動都表明,該舉措不僅是可行的,而且給企業帶來了顯著的經濟效益。
關鍵詞:鋁線;銅線;鐵損;銅損;異步電動機
中圖分類號:TM343 文獻標識碼:A 文章編號:1004—7018(2008)09—0016—02
0引 言
近幾年來,能源和原材料的價格不斷上漲。例如,原油價格從每桶不足30美元上升到100多美元,翻了兩番;銅和銅漆包線的價格從每千克10~20元上升到每千克60~70元,也翻了兩番。目前,銅的價值仍就徘徊在每千克50~60元。原材料價格的上漲,增加了制造業的成本,打壓了企業的利潤空間,特別是銅線價格的上漲,給中小電機制造廠帶來了沉重的負擔,很多小電機廠在虧損的邊緣掙扎。例如一臺規格為YL9034/1.5 kw的單相異步電動機,需用銅線2.1 kg,銅線未漲價前,按每千克20元計算,銅線成本為42元;銅線漲價后,按每千克70元計算,銅線成本為147元,增加了105元,而這種電機的市場價才在350元左右。
目前,對眾多小電機廠來說,銅線電機除了成本高、幾乎沒有利潤外,還存在電機溫升比較高的問題。這些小電機廠一般自己不做定、轉子鐵心,而是依靠外協,而提供外協件的廠家往往規模小,所用的硅鋼板和提供的鐵心質量不穩定。采用這種鐵心后,電機的鐵損很大,甚至超過銅損,因此電機溫升比較高,在使用中會出現燒毀電機的情況。
1用鋁線代替銅線的可能性
面對銅線價格的大幅度上漲,實力強的大中型電機廠采用硬挺的辦法堅持按標準生產,而小廠則降低標準,減少銅線的用量。而另外一部分明智的廠家則轉而嘗試用鋁線代替銅線來制浩電機。目前,鋁線的價格在每十克40元左石,在小重新開槽的情況下,鋁線電機的用鋁量和銅線電機的用銅量在體積上是相當?shù),由于鋁的比重還不到銅的1/3,因此,上述規格為YL9034/1.5 kw的單相異步電動機如改用鋁線,只需要約0 7 kg鋁線,成本為28元,比銅線節省成本119元。
眾所周知,鋁的電阻率比銅大,前者大約是后者的1.6倍,因此如果電流相等,則鋁線電機的銅損將明顯大于銅線電機的銅損,這勢必對控制電機的溫升帶來嚴重的負面影響。如前所述,目前的小功率銅線電機的溫升已經比較高,再改用鋁線,有可行性嗎?
筆者根據異步電動機的基本原理,經過分析,認為有可行性,前提是設計時必須采取兩條措施:一是適當加長鐵心;二是適當降低磁密。
通過適當加長鐵心,可以減少匝數,從而在不重新開槽的情況下,為加大線徑提供了一定的空間。
由于鐵損與磁密的平方成正比[1]。通過適當降低磁密,可以降低電機的鐵損,從而有可能使電機的總損耗基本不變,電機的溫升基本不變。另外,磁密降低了,電機的勵磁電流也會降低,這對控制電機的銅損也是有利的。
2試驗結果分析
按照上述的設計原則,筆者為國內某電機廠設計了一系列小功率鋁線異步電動機,并且每一種規格都做了型式試驗。表1和表2分別列出了其中有代表性的兩種規格的試驗數據,一種是YL9034/1.5kw單相異步電動機,另一種是Y90L-4/1 5 kw三相異步電動機。為便于比較,同規格的銅線電機的試驗數據也一并列在表中。

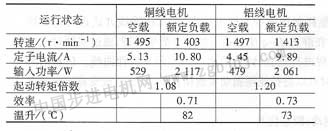

表1 Y19034/1 5 kw的試驗數據

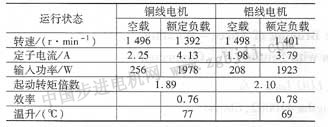

表2 Y90L-4/1. 5 KW的試驗數據
通過表l和表2可以看出,鋁線電機的空載電流和空載 |
