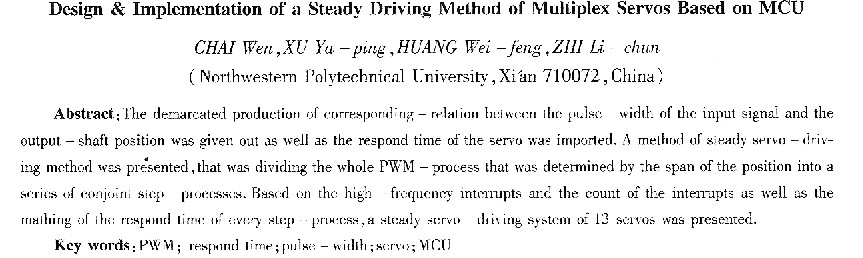

基于單片機的多路舵機平穩驅動方法的設計和實現

柴穩，徐婭萍，黃偉峰，支立純

  (西北工業大學，陜西西安710072)

    摘要：實驗標定驅動信號的脈沖寬度與舵機角位移之間的對應關系并引入舵機行程響應時間：將舵機大角度行程分成若干中間小行程接力調節。綜合響應時間效應利用單片機高頻的硬件中斷和全局的中斷計數進行數據比較來實現各個分步階段的時問匹配，輸出通道硬件使用相應的數據更新產牛各個階段的PwM信號。該方法直觀簡便，能夠成功實現13路舵機的乎穩驅動．

    關鍵詞：PwM；響應時間；脈寬；舵機；單片機

    中圖分類號：TM383．4  文獻標識碼：A  文章編號：1004—7018(2IlIl8)12—0043—03

0引  言

    微型直流角位移伺服電動機，又稱舵機，在航模及機器人相關領域有著廣泛應用。舵機分為數字舵機和模擬舵機。常用的模擬舵機是由直流電動機、電壓比較器及減速齒輪機構組成，控制則采用基于位置伺服的PwM(脈寬調制)信號進行驅動。電機輸出軸的位置與PwM信號的脈寬有確定關系。常見的舵機驅動系統是給出點位控制的PwM信號，在行程較大時舵機在運動過程中不免產生震動、抖動以及較大的電源于擾。本文離散標定舵機軸位和驅動信號的脈寬的關系，測定舵機響應時間的數據指標，并據此設計一種可以實現并行多路舵機較平穩驅動的軟件算法，最后利用AVR單片機設計出舵機平穩驅動系統。

1舵機簡介

    舵機的內部結構包括直流電動機、齒輪減速機構、電位比較器以及控制電路等，直流電動機高速輸出后經減速機構以低速大扭矩的形式輸出。文中使用的Futuba舵機采用50 Hz的TTL電平PwM信號驅動。0．5～2．5 ms的脈寬對應舵機O～180。的軸位輸出。舵機控制原理如圖l所示。圖l中信號調理電路產牛周期20 ms、脈寬1．5 ms的基準信號，將

輸入信號與基準信號比較得到直流偏置電壓，該電壓與電位器反饋電壓相比較，得到糾正電壓驅動電機轉動.電機轉動引起旋轉電位器輸出變化，直至糾正電壓為零電機停止轉動。模擬舵機不具有位置保持功能，失去PwM信號和電源信號中的任意一個都會造成位置不確定性。產生舵機所需要的PwM信號有多種方式[3-5]。用單片機來產生多路舵機控制信號，成本低、通用性好，是目前用得較多的方式，只要設計合理緊湊，就能夠?qū)崿F(xiàn)多路舵機精確可靠且穩定的控制。

    本文結合AVR 8位單片機ATmega8的特點設計出一種的多路舵機平穩驅動控制方案。

2舵機輸入輸出的離散標定及響應時間概念

2.1舵機輸入輸出的離散標定

    Futuba舵機資料中的點位關系如

由于模擬舵機的制作精度較低，各元器件的參

數不準，因此大部分的模擬舵機輸出軸位和驅動信號的脈寬并不成嚴格的線性關系，因此在設計舵機的驅動系統之前對舵機軸位和驅動信號的脈寬值作出標定。當脈寬在O.5～2.5 ms范圍之外時舵機不是正常的工作狀態，因?yàn)槎娴臏p速齒輪的最后一級是半圓齒輪，將行程限定在180。范圍內。

    標定實驗中單片機的定時精度采取O．1 ms的分辨率，O．5～2 5 ms計21個標定點，每個標定點都確保相應PwM信號的作用時間至舵機穩定靜止。將得到的數據進

行整理，如圖2所示。

2.2舵桫響應時間

    設舵機從某一初始軸位P^。(角度)在期望軸位P1(角度)對應的PwM信號的作用下運動到P1位置，完成該行程s=1|P1一P0|所需的時間，為該行程的響應時問。可測定無論行程5如何，將期望軸位對應PwM信號持續2 s(100個周期)，舵機確定達到期望軸位。測試舵機在空載和標稱負載兩種情況下按表1的點位運動，各個階段的響應時間，如圖2所示．

    考慮PwM信號的完整性，測試方法如下：程序控制單片機先從I／O輸出初始軸位PwM信號100個周期，后輸出期望軸位PwM信號N個周期。通過修改程序中個數N由大到小，得到能達期望軸位的，N的最小值。程序改變PwM信號脈寬的指令占用微秒級時間可忽略不計。
