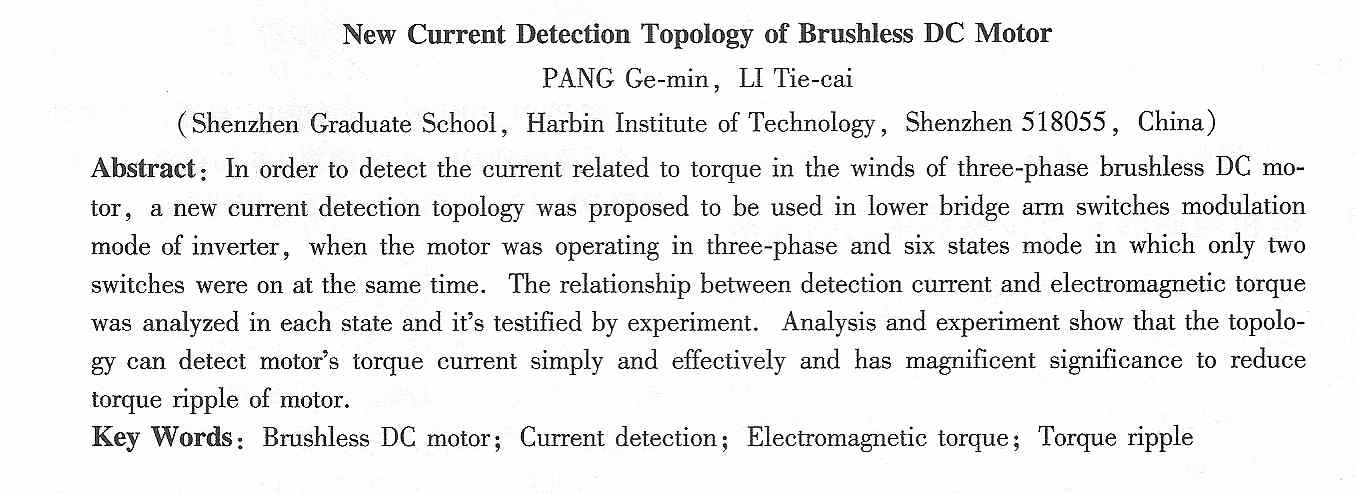

無刷直流電動機新型電流檢測方法
逢格民，李鐵才（哈爾濱工業大學深圳研究生院，深圳518055）
摘要：為了檢測三相無刷直流電動機繞組內產生力矩的電流，在電機工作于三相六拍兩兩導通控制方式時，針對逆變器下橋臂開關管調制方式，提出了一種新型電流檢測拓?fù)洹７治隽穗姍C(jī)繞組在各種狀態下檢測電流與電機電磁轉矩的關系，并進行了實驗驗證。分析和實驗證明，該拓?fù)淠軌蚝?jiǎn)單、有效的檢測出電機的力矩電流，對抑制電機轉矩脈動具有重要意義。
關鍵詞：無刷直流電動機；電流檢測；電磁轉矩；轉矩波動
中圖分類號：TM36+1; TP274+.5 文獻標志碼：A 文章編號：1001-6848(2010) 01-0091-03
0 引 言
轉矩波動問題一直是無刷直流電動機控制領域研究的關鍵問題{1，2}。想要有效的抑制電機的轉矩波動，首先要準確檢測出反映力矩大小的電流。目前三相無刷直流電動機通常采用相電流瞬時值或母線電流瞬時值的方法來實現電流閉環控制。前者需要3個獨立的電流傳感器以及電流調節器，導致電路冗余、軟件實現復雜；后者忽略了電動機繞組電感的續流作用，續流電流在逆變電路和電動機繞組中形成內環流，無法通過安裝于母線上的電流傳感器檢測因此常用于限制過電流[3]。本文針對無刷直流電動機系統逆變器下橋臂開關管調制方式，提出了一種新型電流檢測方案，該方案通過簡易的方法，精確地檢測出了電機繞組內產生轉矩的電流。
1新型電流檢測方案拓?fù)?/B>

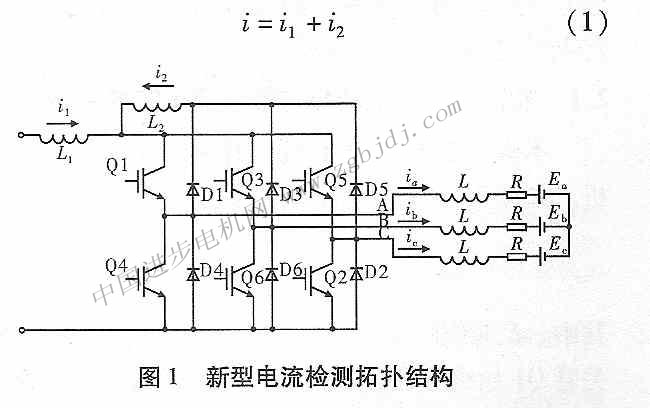

三相星型連接的無刷直流電動機大多采用三相六拍兩兩導通控制方式。在這種控制方式下，本文針對逆變器開關管下橋臂調制方式，對傳統的逆變電路作了適當?shù)母倪M(jìn)，提出了新型電流檢測方案，其拓?fù)浣Y(jié)構如圖1所示。線圈L1、L2中電流i1、i2方向以圖中覿定的方向?yàn)檎较颉Ｐ滦碗娏鳈z測方案中檢測電流為圖1中電流i1、i2之
和。即檢測電流滿足： i=i1+i2 (1)

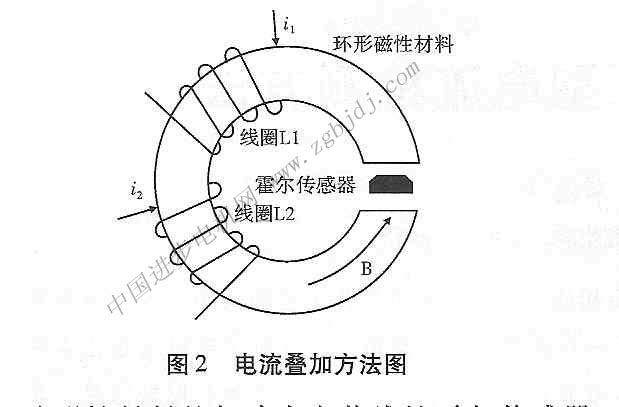

實現電流相加的具體方法為：將L1、L2按照一定纏繞方向纏繞在帶有氣隙的環形磁性材料上，使得當L1、L2中電流按照?qǐng)D1中規定的電流方向流動時，兩個線圈產生的磁場方向一致，如圖2所示。
在磁性材料的氣隙中安裝線性霍爾傳感器，于是傳感器的輸出K。；正比于氣隙磁場B，即：
而氣隙磁場B與線圈電流關系為：
由式(1) -式(3)得到：
即電流傳感器輸出反映圖1中電流i1, i2之和i。
2 電機電磁轉矩與傳感器電流的關系
設電機三相對稱，每相繞組具有相同的特性和參數；L為繞組的自感和互感之差；R為繞組的
電阻；Ea EbEc分別為A、B、C相反電動勢；ia、ib、ic分別表示每相繞組的電流；t為電磁轉矩；Pe為電磁功率；Ω為機械角速度，則電機電磁轉矩方程為：
假設無刷直流電動機狀態切換順序依次為AB→AC→BC→BA→CA→CB→AB，如圖3所示。圖3中，梯形波為理想狀態下A、B、C相繞組反 |
