永磁同步電動機互饋對拖測試平臺的研究

    張永鑫，  楊喜軍，姜建國

(上海交通大學電氣工程系，上海200240)

    摘要：設計了一種伺服驅動器永磁同步電動機(PMSM)互饋對拖測試平臺，在簡述矢量控制原理的基礎上，建立了該測試平臺機械軸模型，并采用Simulink對整個測試平臺進行了仿真分析。在實際建立的伺服驅動器一PMSM互饋對拖測試平臺上對伺服驅動器、PMSM進行了實際運行測試，|式驗結果表明該測試平臺運行效率較高，優于其他現有測試平臺。另外，給出了共用交流母線與共用直流母線的兩種互饋對拖測試平臺的損耗與效率分析，提出了能效比的概念，能夠有效地表征測試平臺的節能效果。

    關鍵詞：永磁同步電動機；互饋對拖平臺；機械軸模型

    中國分類號：TM351 文獻標識碼：A文章編號：1673-6540(2010)02-0047-06

0  引  言

    隨著交流電動機高性能變頻調速技術及永磁同步電動機(PMSM)設計制造技術的不斷進步，以矢量控制技術為核心的PMSM工業伺服驅動器得到了飛速發展，市場前景良好，帶來了很好的社會效益和經濟效益。任何一種新研發的伺服驅動器或PMsM均需要長時問的性能驗證，為此需要設汁高性能測試平臺。剄目前為止，變頻傳動系統的模擬測試平臺大致包括以下幾種類型：(1)能量消耗型；(2)能量回饋型；(3)互饋對拖型。其中，能量消耗型需要直流發電機和功率電阻來模擬實際負載，系統龐大，控制復雜，能量消耗嚴重。能量回饋型需要同步電動機和直流發電機及并網裝置，系統復雜，效率較低。互饋列拖型包括兩種：共用交流母線型和共用直流母線型。共用直流母線型的結構相對簡單，控制容易，效率****，整流設備功率最小。該互饋對拖型測試平臺非常適用于鋇4試伺服驅動器一PMSM傳動系統的性能。本文建立了共用直流母線的互饋對拖型測試平臺，描述了該測試平臺的工作原理，對整個機電系統進行了建模和仿真分析，給出了該測試平臺的實際運行情況分析，并對互饋對拖測試平臺的損耗與效率進行了分析,提出了能效比的概念.

1  互饋對拖測試平臺的結構

   圖1給出了共用交流母線的伺服驅動器-PMSM瓦饋對拖測試平臺示意圖。整個系統由四

部分組成，分別是兩套三相變壓器一脈寬調制(PWM)整流器、被測變頻器一電動機系統、負載變頻器．電動機系統及上位機，其中兩臺PMSM通過聯軸器互相連接。兩個三相整流器的功率等級相當，大于被測電機和負載電機的功率等級。

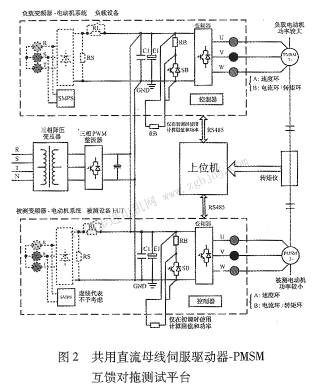

    圖2給出了共用直流母線的伺服驅動器一PMSM互饋對拖測試平臺示意圖。整個系統由四部分組成，分別是三相PwM整流器、被測變頻器一電動機系統、負載變頻器一電動機系統及上位機，其中兩臺PMSM通過聯軸器互相連接。比較圖1和圖2可見：由于只需要一個三相整流器，且功率容量較小，共用直流母線的伺服驅動器一PMSM互饋對拖測試平臺的整體容量和效率等優于共用交流母線的伺服驅動器一PMSM互饋對拖測試平臺：

    共用直流母線的伺服驅動器一PMSM互饋對拖測試平臺各部分功能描述如下。

    三相PwM整流器經過降壓變壓器與三相電網連接，能夠?qū)崿F(xiàn)四象限運行，實現單位功率因數，輸出穩定的肖流電壓，提供互饋測試平臺所需的能量。三相變壓器一PwM整流器可以采用四象限升壓電壓源整流器或四象限降壓型矩陣整流

器，對于小功率互饋對拖測試平臺，呵以采用單相變壓器一PwM整流器，PwM整流器可以采用四象限升壓電壓源整流器。

    由于被測電動機與負載電動機同軸連接，一個工作于電動狀態，另一個工作于發電狀態，被測變頻器一電動機系統工作于速度閉環狀態，用來控制整個測試平臺的轉速，負載變頻器一電動機系統工作于轉矩閉環狀態，通過控制負載電動機的電流來改變負載電動機的轉矩大小，模擬被測電機的負載變化，這樣互饋測試平臺可以實現速度和轉矩的靈活調節，完成各種試驗功能測試。

上位機用于監控整個系統的運行，根據試驗要求通過Rs485總線向變頻器發出控制指令，同時接收它們的運行數據，并對數據進行保存、分析與顯示。

    由于兩套伺服驅動器一PMSM系統共用直流母線并同軸連接，能量在兩者內部互饋，整個系統消耗的能量就是各個部分的總損耗，主要包括電
