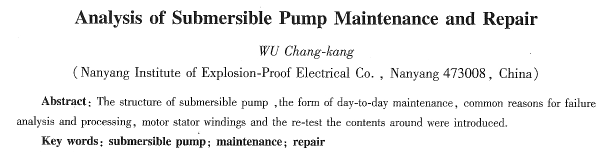

淺析潛水電泵的維護與檢修

    吳長康

(南陽防爆電氣研究所有限公司，河南南陽473008)

    摘要：介紹了潛水電泵的結構型式和正常維護，并對其常見故障的原因進行了分析與處理；敘述了電機定子繞組的重繞和試驗內容。

    關鍵詞：潛水電泵；維護；檢修

    中圖分類號：TD442.2文獻標識碼：A文章編號：1673-6540(2010)02-0057-03

0  引  言

    潛水電泵是將泵與電機緊密結合成一體，并共同潛水運行的機組。根據泵與電機間相對位置的不同，可將潛水電泵分為卜泵式和下泵式兩種主要結構型式。

    七泵式潛水電泵的結構是泵在上面，電機在下面。這種結構有利于減小泵的徑向尺寸，故多用于井用潛水電泵和小型作業面潛水電泵。在上泵式潛水電泵結構中，通常采用濕式潛水電機。其電機內腔充滿清水、變壓器油或錠子油，定子線圈用加強絕緣的耐水、耐油漆包線繞制。定、轉子浸在液體中運轉，電機外面又被水淹沒，冷卻條件好。濕式電機軸承可采用工程塑料軸承或滾動軸承。對軸伸端和軸承的密封采用骨架式油封或機械密封，密封僅起防泥沙和臟水的作用，結構簡單。濕式潛水電泵較****地解決了電磁部分和軸承部分的密封問題，推廣應用較早。但濕式電機定、轉子間隙中水摩擦損失較大，與轉子外徑的5次方成正比。因此通常做成細長型，以降低摩擦損失，提高電機效率。

    泵在電機下面的稱為下泵式潛水電泵，通常又可以分為內裝式和外裝式兩種。內裝下泵式潛水電泵所輸送的液體首先通過包圍電機的環形流道，使電機冷卻再流出泵壓出口。這種泵即使在接近排干吸水池的情況下，也不必擔心電機升溫，故應用范圍正在日益擴大。外裝下泵式潛水電泵則直接從葉輪后的壓水室或導葉體出口處排出液體，電機也被抽送的液體冷卻。由于下泵式結構在較淺的液體中也能工作，故常用于作業面潛水電泵，是大口徑潛水電泵的主要結構型式.對于下泵式潛水電泵而言，因為其可以采用工藝上可大批量生產的普通干式三相異步電機，在密封上將電機機殼配合面用“O”型橡膠密封圈，輸出軸從下端伸出。軸伸部位裝有在封液中旋轉的機械密封裝置，一般為一至三遭葷端面或雙端面機械密封，以防止被輸送液體沿軸進入電機內腔。在早期還曾采用，一種氣墊密封結構，即電機下端有一個氣封室，它靠幾個孔道與外界相通，泵潛入吸液池后，氣封室內的空氣在外界液體壓力的作用下形成氣墊，從而阻止液體進入電機內腔。下泵式潛水電泵的機械密封位于出口水流高壓區，揚程趣高，此處水壓越高，所以機械密封的性能受揚程控制。

1潛水電泵的維護

1．1電氣方面

    (1)經常檢查潛水電泵的運行電壓與電流。

用電壓表測量三相電壓應基本一致，在340～420v范圍內，用鉗形電流表測量三相電流應基本一致，為0．5～1倍的額定電流。

    (2)定期檢查潛水電泵對地的熱態絕緣電阻。在正常連續運行4～6 h后，停機用兆歐表測量電機繞組對地絕緣電阻應大于O 5 MΩ。對于長時間停用的潛水電泵，使用前也應做同樣的檢查。置于爐內低溫烘干即可。

 (3)開機前要檢查熱繼電器的靈敏度，以及其他保護裝置的工作是否正常。

    (4)檢查電纜有無破損。對于油浸式潛水電泵，要注意電泵滲油對電纜絕緣橡膠的破壞作用。

1，2機械方面

    (1)經常檢查潛水電泵的機械密封情況。打開油孔螺釘，放出少量的油，如油中含有水分，則說明上磨塊(或下磨塊)密封已漏水，應調換密封盒并加入新的冷卻油。如油孔中缺油或油質不好，應加滿油(5號或10號機械油、縫紉油或變壓器浦)或更換新油。

    (2)對新的或更換過磨塊的潛水泵，使用50h后應旋開放水封口塞，檢查油(水)泄漏量，小f5 mL說明密封正常，可繼續使用；如大于5 mL，則將油(水)放于后旋緊封口塞，繼續使用50 h后作第二次檢查；如果仍然大于5 mL，則說明密封有問題。對于使用過的潛水電泵，每月要檢查一次泄漏量，應小于25 mL，放干后可繼續使用。

    (3)檢查水泵電機的振動情況，同步轉速為n0=3 000 r／min、l 500 r／min、1 000 r／min、’750r／min，的電機，要求振動值分別對應為δ≤O.06mm、O．1 mm、O．13 mm、O.16 mm。

    (4)定期檢查潛水電泵的軸承情況�？摧S承是否缺油，是否有跑內圈或跑外圈的情況，軸承是否需要更換(對于充水式電泵的軸承****每年更換一次)。
