電機運動控制網絡及其發展研究
閆曉娟，劉景林
(西北工業大學，陜西西安710072)
摘要：論述了電機網絡化運動控制技術的意義和發展現狀。簡要分析比較了sscNET、sERcOs、cc-Link等6種常見運動控制總線協議的性能特點及應用特點。指出電機運動控制網絡的結構及目前存在的主要問題，在此基礎上進一步歸納了電機網絡化運動控制系統的關鍵技術，包括網絡的選擇、通信協議及運動控制器的設計。最后指出現場總線與以太網的集成技術及無線網絡的應用，為電機運動控制網絡提供了新的發展方向，模糊控制、變結構控制等先進控制策略的進一步應用，為電機運動控制網絡提供了強大的技術支持。
關鍵詞：網絡化運動控制系統i現場總線控制系統；通信協議
0 引 言
隨著控制科學、計算機網絡、通信及自動化儀表等學科的發展和交叉滲透，運動控制系統經歷了從直流到交流，從開環到閉環，從模擬到數字，直到基于Pc的伺服控制網絡和基_]二網絡的運動控制的發展過程。在電機運動控制網絡中，現場總線具有明顯的優勢并得以廣泛應用，它實現了****層現場控制設備和現場智能儀表設備的互聯。為了使控制系統數據能夠在以太網構成的上層信息網絡和現場總線之間可靠地傳輸，實現從現場控制層到管理層的全面信息集成，現場總線正逐漸轉向工業以太網，整合Ethemet和TcP／IP技術的現場總線應用已成為網絡化運動控制系統的研究熱點之一。
1 運動控制網絡的研究現狀
作為電機運動控制網絡的核心，現場總線具有明顯優勢。自20世紀80年代產生至今，經歷了市場的競爭、淘汰、合并與重組，目前多種現場總線既相互共存又相互競爭，每一種總線各有其技術特點和適用范圍。總線協議是各類總線技術的核心。常用于運動控制系統的串行通信協議包括SSCNET、SERCOS、CC-Llnk、DeviceNet、ProFinet、synqNet等。
1．1 DeviceNet

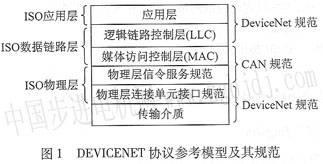

DeviceNet由美國A1len Bredly公司于1994年提出，是基于cAN(contml area network)技術的現場總線。其通信連接建立在cAN基礎之上，DeviceNeL定義了應用層規范、物理層的連接單元接口規范、傳輸介質及其連接規范，而在數據鏈路層的媒體訪問控制(MAc)層和物理層的信令服務規范采用了cAN總線技術。其通信參考模型如圖1所示。采用點對點，多主或主從通信，可帶電更換網絡節點，在線修改網絡配置；可以使用cAN規約芯片，支持選通、輪詢、循環、狀態變化和應用觸發的數據傳送；其MAc采用無損位仲裁機制實現按優先級發送信息，具有通信錯誤分級檢測機制、通信故障的自動判別和自動恢復功能，屬于低成本、高可靠性的數據網絡。
1_2 SSCNETf Serlvo System Control NetwoiIk)
SSCNET由三菱公司于20世紀80年代初期開發，專用于電機控制，為一種高速同步通信網絡，傳輸距離遠，接線少且有良好的性價比。傳輸媒介類似RS485技術，傳輸距離最長可達30 m，傳輸速率為5．625 Mbps，通信周期為O. 8 ms。控制方式為主從式架構，一塊主控Ic可控制6個Slave的伺服驅動器。新版本的SSCNET-Ⅲ傳輸媒介改為光纖，傳輸距離最長可達800 m，傳輸速率為50 Mbps，通信周期為O．8 ms，實現了較高精度的位置控制。與其他控制方式相比，通過SScNET總線獲得大量有關伺服系統的信息，如命令參數、反饋參數、伺服增益參數、報警及錯誤代碼等，能實現多個運動軸之間的同步。
1．3 CC-Linkf Control Communieafion Link)

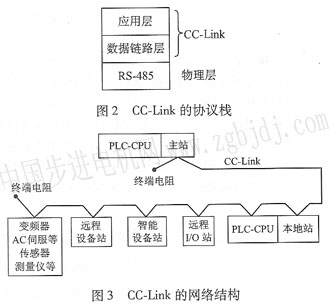

cc-Link由三菱電機株式會社開發，使用專用電纜連接分散的I／o單元和特殊功能單元，通過可編程邏輯控制器(PLc)對這些單元進行控制，能減少配線并高速傳輸數據。cc-Link的優點如下：(1)應用方便，通信初始化只需在通信主站進行參數設置，即可完成主、從站的初始化，允許節點站號不按順序排列，由主站通信模塊對整個現場總線網絡進行管理和數據刷新；(2)低價位與高性能的統一，采用廣播輪詢的通信方式，****數據可達918字節，一幀傳送中數據率為98％，具備高效數據傳輸特性，可以通過專用指令支持瞬時通信方式以滿足要求時間，響應更高速的場合；(3)具有優異的抗噪性和良好的兼容性。其協議棧及網絡結構如圖2、3所示。
1．4 SERCoS (Serial Real-time CommunicationSystem)
sERcOs由德國率先發起，于1995年正式成為IEc6149l國際標準。主要用于分散式多軸運動 |
