高性能各向異性粘結釹鐵硼磁粉及其對電機設計的影響
(夏格昆盛(天津)有限公司，滅津301700)
中圖分類號：TM351 文獻標識碼：E
文章編號：1004-7018(2009)12—0070一01
O引 言
粘結釹鐵硼磁粉已廣泛用于電子工業(如HDD和ODD的驅動電機)、家電(如空調和冰箱的風扇電機)和汽車部件(直流無刷電動機)領域。隨著時代的進步，消費者對電機的要求在不斷提高，即體積更小，重量更輕，效率更高，價格合理，這都要求更高性能的粘結釹鐵硼磁粉的出現。目前雖然HDDR磁粉已開發成功，但在閏內尚未形成批量生產，價格也居高不下，因此開發并批量生產新型各向異性粘結釹鐵硼磁粉成為市場的迫四需求。
1新型各向異性粘釹鐵硼磁粉MQA
1.1新型各向異性磁粉介紹

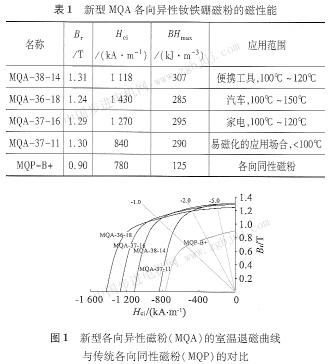

與傳統的各向同性磁粉相比，麥格昆磁開發的新型各向異肚釹鐵硼磁粉具有更高的磁能積，(285 kJ／m3)和更高的剩磁(l.24 T)。典型的磁粉性能如表1和圖1所示。
MQA磁粉的制備過程是：首先快淬成磁片，然后經過熱變形成為致密磁體，最后破碎到合適的顆粒尺寸：這種獨特的加工過程可以得到納米級的晶粒尺寸，從而獲得較高的性能，同時最終的磁粉形狀和尺寸也很適用于以后粘結磁體的生產。

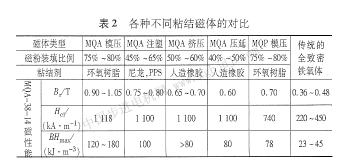

采用這種各同異性磁粉，既可用于生產模壓磁體，又可用于生產注塑磁體，典型的磁體性能如表2所示：MQA是使用新型各向異性磁粉制備的磁體，而MQP是使用普通各向同性磁粉制備的磁體。
2 仿真模擬設計

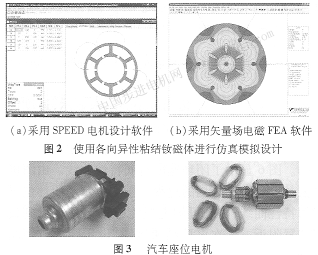

應用電機設計軟件(sPEED)和電磁場有限元分析(FEA)，針對市場上一款典型的汽車座椅電機，采用燒結鐵氧體和各向異睫粘結釹磁體進行了電機仿真模擬設計的試驗，如圖2、圈3所示：

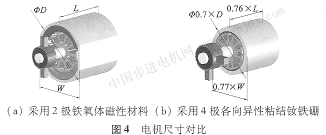

利用電機設計軟件，我們沒計了采用不同磁性材料的電機，同時將設計得到的結果，包括一些電機的關鍵工藝參數，與傳統電機進行圖4是使用2極鐵氧體的電機與使用4極各同異陛粘結釹鐵硼磁體的電機尺寸對比，新設計使得電機尺寸更小，重量更輕，同時由于使用的原材料減少，周而成本更低。
圖5是目前市場上采用2極鐵氧體電機的性能(作為基準)與使用各向異性粘結釹磁體的電機(重新設計后)性能對比，兩者的使用  高能效lPM電機
效率標準和低能耗原規則已大大刺激了輸m功率從O 75～375 kw的普通電機沒汁。為此， 種凸極、內置永磁(IPM)轉子的交流感應電機應運而生，它具有更高的能效和更好的優點。IPM的設計也結束那種在轉子中產生磁通的永磁體設計。這點有別于普通的永磁電機，普通水磁電機只是簡單地將磁體置于轉子表面。其實，在cNc、機床和其它一些高性能增量運動系統的伺服電機中，IPM轉子早已問世了。然而在這些高動態應用中，提高生產率和生產能力比效率更為重要。
新研制的IPM轉子新穎之處在于其適用下丁業、0EM及更廣泛應用的通用電動機巾。美國Baldor公司首創將疊片定了骨架與1PM轉了組成一體。據介紹，將條形磁鐵嵌八轉子中就成為一凸板結構，有助于磁通集中．提高功率和效率，降低溫升。與此同時，IPM電動機中的附加磁阻轉矩零件能產生更高轉矩。定子是疊片結構的一部分，無需制成的翼形定子一機座接幾，但能提供更好的散熱方式。由薄鋼板疊片制成翼形散熱片町以使熱傳遞達到****狀態：采用高壓層壓和鉚接，IPM電機如同一臺鑄鐵機座.
例如，一臺效率優級的294 kw感應電機，其效率達96．2％，而IPM轉子的電機效率可達98 3％。通過一標準的調速矢量驅動器控制IPM電機，只需一種專用軟件即可。搬采片開環控制，但是也可以很方便地添加編碼器進行更可靠的控制或定位。Baldor公司瞄準了這種高l芏能電機市場：與感應電機相比，其機座號要小4～5號，功率密度高5～6倍，而質量輕約50％：月前，用來與機床配套的IPM電機，其功率可達110 kw，而功率更大的IPM電機尚處試制階段，預計不久可生產出功率**** 294 kw的各種型號IPM電機，還計劃研制735 kw的IPM電機。IPM技術還將在正在崛起的“超優秀NEMA電動機”領域火顯身手：近 |
