污水處理廠變頻器的EMC問題及其防范措施
袁征（上海市政工程設計研究總院，上海200092）
摘要：變頻器以其獨特的節能優勢在污水處理廠得到r越來越廣泛的應用，但其存在的電磁兼容( EMCl問題也不容忽視。列舉了目前遇到的一些實際工程問題，從變頻器的輸入側與輸出側分別分析了電磁干擾產牛的原岡與危害，并結合目前產品的發展，提出了一些預防與解決的措施。
關鍵詞：變頻器：電磁兼容；污水處理廠
中圖分類號：TN77文獻標識碼：A文章編號：1673-6540(2009111-0045-04)
0 引 言
各種類型的風機與水泵是污水處理廠最主要的用電設備。過去，風機和水泵主要采用恒速運轉的交流電動機驅動，只能通過調節擋板或閥門的開度來調節風量和流量的大小，電能的浪費非常嚴重。而采用變頻凋速技術以后，在滿足污水處理工藝各項指標的基礎上，可以節約能源，降低損耗，減少設備的丌停次數，延長設備使用壽命，同時實現電機的軟起動，避免了對電網的沖擊。另外，還可以解決工程設計與實際運行情況存在偏差的問題，對工藝流程之間的匹配起到重要的調節作用”。
1 變頻器所帶來的電磁兼容問題
由于變頻器足利用電力電子器件的高頻通斷而構成的非線性電路，所以在配置和使用燮頻器時，會出現很多各種各樣的電磁兼容( EMC)問題，以下就是在污水處理廠中遇到的一些實際情況。
(1)某污水處理廠進行升級改造，為進水泵
房的潛污泵增加變頻調速設備后，經常出現變電
所低壓側無功補償電容器的損壞，原以為是電容
器質量問題，進行更換后，仍然不見好轉，最嚴重
的情況是曾發生直接將補償柜燒毀的事故。
(2)某污水處理廠生物反應池內，回流污泥泵的變頻柜與電磁流量計安裝距離較近，當變頻器起動后，流量計的顯示值出現異常震蕩，更換變送器以后，該狀況仍舊出現。
(3)某污水處理廠深度處理區的離心泵采用變頻控制，雖然能夠滿足調速要求，但變頻器到電動機的電纜及電動機本身發熱嚴重，連續運行超過2h以上時，會出現保護開關誤動作的情況。
(4)某污水處理廠紫外線消毒渠的兩臺反沖洗潛水泵共用-—個變頻柜進行控制，內設兩臺變頻器，均通過電位器手動調節。當一臺電機運行時，工作正常，當兩臺同時運行時，頻率調節就會出現間歇性失效。
以上這些都是變頻器EMC問題的集中反映，根據IEC對EMC的定義，它包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值；另一方面是指設備對所在環境中存往的電磁干擾具有一定程度的抗擾度。下文將從變頻器的這兩個角度分別進行分析。
2 限制變頻器產生的干擾

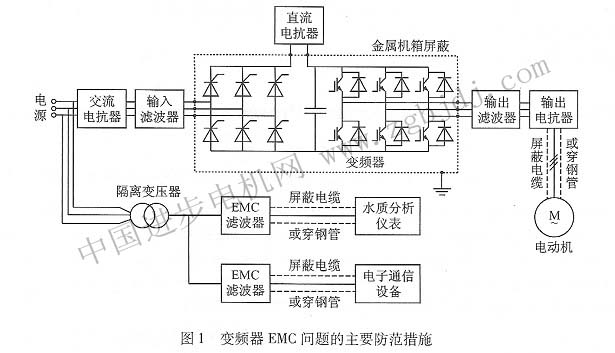

市面上生產及使用的變頻器絕大部分都采用交一直一交的變頻方式。在交一直整流回路巾，輸入電流呈不規則的矩形波，其中主要含有6n±1(n=1，2，……)次諧波，它們將直接干擾電源系統的穩定性；在直一交逆變回路中，輸出電壓與輸出電流是經脈寬調制( pWM)波調制后的脈沖信號，這類具有陡變沿的脈沖信號也含有大量的高次諧波，會直接影響電機負載的運行，而且諧波可以沿電纜傳導，并向空中輻射，干擾附近其他電子通信沒備。圖1為解決變頻器EMC問題所采取的一些主要措施，以下就從變頻器的輸入側與輸出側分別加以分析。
2.1 變頻器輸入側EMC問題的危害
變頻器輸入側產生的諧波電壓與諧波電流作為對電網的一種污染，可以對整個供配電系統產生危害，主要表現在以下幾個方面。
(1)變壓器。電流諧波將增加變壓器的銅損，電壓諧波將增加變壓器鐵損，其整體效果將使變壓器溫度上升，絕緣能力下降；而且諧波還會引起變壓器繞紐與線間雜散電容的共振，使得變壓器鐵心磁通飽和，產生噪聲。
(2)電容器。變頻器所產生的諧波，嚴重時可能超過一般電容器百分之三十五的超載允許值，而且電容器容抗隨頻率的變大而減小，使得電容器流人很大的電流，導致其過熱。當電容器與變壓器或線路阻抗匹配時，還會發生并聯諧振，可以將諧波電流成百上千倍的放大，宜接將電容器燒毀。
|
