可重構技術在電力系統實時計算中的應用
楊力森
(三峽大學電氣信息學院，湖北宜昌443002

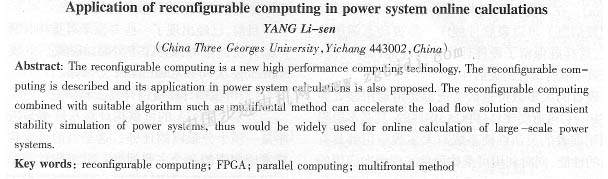

摘要：可重構計算技術是一類新興的高性能計算技術。簡述了可重構計算這一新的技術，并概述了可重構計算技術在電力系統潮流及暫態穩定性計算中的應用。可重構計算技術結合適當?shù)挠嬎惴椒ǎ梢源蟠筇岣唠娏ο到y(tǒng)分析計算的效率，因而在現代大規模電力系統實時分析計算及控制中具有廣泛的應用前景。
關鍵詞：可重構計算；  ；并行計算；多波前算法 中圖分類號：T M 1744 文獻標識碼：B
1引言
電力系統快速分析計算是實現現代大規模電網實時控制的基礎。關于電力系統的實時分析計算，特別是潮流計算以及暫態穩定性計算，并行計算無疑是一種很好的技術途徑。目前有關電力系統的并行計算方法，主要是基于并行計算機或基于PC集群而設計的。由于并行計算機價格昂貴，基于并行計算機的算法研究及其應用受到了很大的限制。PC集群計算技術的主要問題是維護成本高、體積大、計算效率不高等等。
近年來，隨著微電子技術、計算機技術的發展，尤其是大規模高性能可編程器件的出現及軟硬件設計方法和設計工具的改進，可重構計算技術[1]-[4]已成為國際上高性能計算研究中的一個新熱點。可重構計算是在軟件的控制下，利用系統中的可重用資源，根據應用的需要重新構造一個新的計算平臺，以達到或接近專用硬件計算的高性能。可重構計算技術的核心器件是  。迄今為止，盡管FPGA的工作頻率仍低于CPU的主頻，但可重構計算機的計算速度仍能達到通用計算機的數百倍以上[4]，而且它的體積、功耗很小，成本相對很低，因而具有極高的性價比。
作為一類新的高性能計算技術，可重構計算技術為現代大規模電力系統的實時分析計算及控制提供了一個全新的解決方案。本文主要針對這一新技術及其在電力系統分析計算中的應用作一簡單的介紹。
2可重構計算技術簡介
2.1可重構計算系統概述
利用電子系統進行計算有兩種實現方法，即軟件方法和硬件方法。軟件實現方法的主要特征是：在由通用微處理器(CPU)、內存和部分外設組成的電子系統中，通過軟件程序實現大部分的邏輯處理和運算功能，常規的通用計算機系統就是典型的代表。硬件實現方法的主要特征是：由特定的運算或專用集成電路(ASIC)完成系統的主要計算工作，微處理器或者被省略，或者只起協調各部件工作的作用。
多年以來，在具體的計算應用中，人們通常只能根據實際情況從軟件方法和硬件方法中選擇一種最適合的折衷方案。大規模可編程器件即現場可編程門陣列的出現改變了這種局面，實時電路重構的思想逐漸引起了學術界的注意。實時電路重構，就是在電子系統的工作狀態下動態改變電路的結構，這主要是通過對系統中的可編程器件進行重配置或部分重配置來實現的。利用這一技術設計的可重構系統，就能在只增加少量硬件資源的情況下，輕而易舉地將軟件實現和硬件實現的優點合二為一。基于實時電路重構技術設計的計算系統就是可重構計算。在可重構系統中，硬件信息(可編程器件的配置信息)可以象軟件程序一樣被動態調用或修改，這樣既保留了硬件計算的高性能和并行性，又兼具了軟件編程的靈活性。
現有的大多數可重構系統都是由通用微處理器(CPU)和可重構硬件(  )構成的，其基本思想是利用前者的靈活性使系統對大多數應用都具有較高的性能，同時利用可重構硬件實現面向應用的專用計算電路。  的重構從實現方法上可分為靜態重構和動態重構。靜態重構指  芯片在外部邏輯的控制下，通過下載存儲設備中不同的配據，實現芯片邏輯功能的改變。動態重構是指數字邏輯系統時序邏輯的構造，是通過對具有專門 |
