轉速與負載可變換的直流電機壽命試驗自動控制電路
程發祥，龔春雨（中目電子科技集團公司第二十一研究所，上海200233
中圖分類號：tm33 文獻標識碼：e
文章編號：1004 -7018（2008) 09 -0060 -01
眾所周知，壽命試驗是衡量電機長期工作的能力，它與電機的轉速和負載及工作制式等因素有關。但電機的品種較多，壽命試驗的工作制式又要經常發生變化，每做一次壽命試驗，需要重新設計、裝配、調試壽命試驗的自動控制電路，不僅費工費時，而且也不規范。

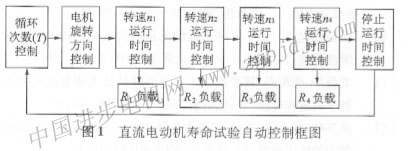

鑒于以上情況，我們根據微特電機壽命試驗常用的工作制式，采用了繼電順序控制技術，設計制作了一種轉速和負載均司變換的直流電機壽命試驗自動控制電路，如圖1所示。
1工作原理

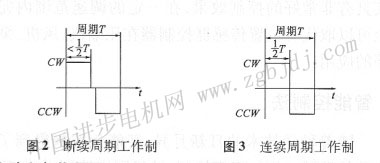

在此電機壽命試驗主電路中我們采用了對拖法，即被試電機通過聯軸節拖動直流發電機作為負載。不同轉速下負載的大小控制用多組滑線電阻r調整。而被試電機的多種轉速控制由多路不同電壓的直流電源提供=這樣我們只要按電機壽命試驗的要求，在控制電路中設置好被試電機各種轉速運行時間、停止時間等有關參數，就可在規定的周期工作內將被試電機進行四種轉速和直流發電機負載的變換，實現了電機壽命試驗斷續周期工作制和連續周期工作制等功能。如圖2、圖3所示。
例如：在f半個周期t(≤0.5t)內，被試電機帶動直流發電機按順時針(cw)方向旋轉，壽命試驗控制電路按轉速n1、n2、n3、n4運行時間的要求順 序切換被試電機相應的電源電路和負載電阻r1、r2、r3、r4然后被試電機按規定斷電停轉一定時間（斷續周期工作制）或基本不停（連續周期工作制）后，仍按上述轉速順序進行下半個周期t(≤05t)的逆時針(ccw)方同旋轉，并進行周期循環工作：當完成壽命試驗電機規定的周期循環工作次數后，控制電路自動斷電停止工作。
2電路特點
(1)轉速和負載變化范圍較寬：在周期工作時間內可進行四種及以下轉速和負載的變換，不需要更換試驗電路，只要將有關的轉速運行時間的參數適當調整即可。一般而言，此電路的轉速和負載變化范圍基本能滿足我所直流微特電機壽命試驗。
(2)運行時間及電機停止運行時問調整范圍寬。運行時間從l rnin – 100 h，適當調整被試電機停止運行時間，就可進行斷續周期工作制和連續周期工作制的變換。
(3)電路中采取了一定措施，避免被試電機在規定轉速下瞬間改變旋轉方同，工作電流過大，造成對電源的沖擊。對被試電機的可能過載也采取了保護措施，防止故障現象的擴大。多臺并聯使用的直流電源也采取了相應的隔離措施，防止電源之間的相互影啊。
一年來．該壽命試驗目動控制電路通過連續工作，采用了斷續周期工作制和連續周期工作制，圓滿完成了多項直流電機摸底、鑒定等壽命試驗，勝能穩定可靠，使用方便。
