諧波勵磁同步發電機數字電壓調節器的研究

朱更軍1,2，蕭蘊詩1，劉靜2

(1 同濟大學，上海200092；2 浙江師范大學，浙江金華321004)

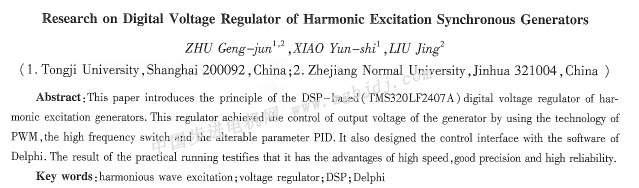

    摘要：介紹了基于dsp(tms320lf2407a)的諧波勵磁發電機數字電壓調節器工作原理：運用pwm技術、高頻開關管和變參數pid算法實現對發電機輸出電壓的控制，并使用delphi設計了上位機監控界而。實際運行結果表明該調節器具有調聲速度快、精度高、性能可靠等特點。

    關鍵詞：諧波勵磁；電壓調節器；dsp；delphi

中圖分類號：tm341    文獻標識碼：a  文章編號：1004-7018(2009)11-0021-12

0引  言



    柴油發電機組作為備用電源、移動電源廣泛地應用于野外無電網的場合，其中諧波勵磁無刷同步發電機由于具有同有的電壓調節方便、故障少、可靠性高等優點而得到迅速發展。勵磁調節器是發電機的重要組成部分，它對保證供電質量具有關鍵作用。現有的模擬勵磁電壓調節器具有對電路工藝性要求高、存在溫漂現象、功能少、維護不方便等缺點，難以滿足用電設備的要求。目前，國內一些科研單位研制了一些基于單片機的勵磁電壓調節器，但由于單片機性能的限制，較難滿足國家規定的電壓調節器的性能指標。本文介紹了一種基于dsp和delphi的諧波勵磁同步發電機數字電壓調節器。它具有控制精度高、抗干擾能力強、響應速度快等優點，因而具有廣泛的工業應用前景。



1工作原理

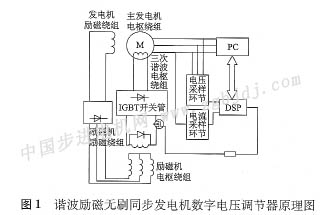

    每種數字電壓調節器采用的處理器不同，具體電路也會有所差別。但對于柴油發電機這種小型諧波勵磁無刷同步發電機而言，它的勵磁調節器的主要結構和原理是相似的，基本原理和結構如圖1所示。

    諧波勵磁無刷同步發電機的工作原理是發電機的諧波繞組產生的三次諧波電壓經過不可控全橋整成直流，為勵磁機的勵磁繞組提供電源，相應地在勵磁機的電樞繞組上感應出三相電，經過旋轉整流器整成的直流供給主發電機的勵磁繞組。對主發電機而言，勵磁機起電流放大的作用，給主發電機的勵磁繞組供電，由于使用了勵磁機和旋轉整流器，使電機勵磁實現了無刷化。電機端電壓通過電壓采樣環節轉換成適合于ad變換端口要求的正電壓(o～5v)，另外，發電機負載電流通過電流采樣環節轉換為dsp接受的0～5 v電壓。數字電壓調節器的工作原理是：電壓傳感器測量的同步發電機端電壓與給定值進行比較，根據端電壓偏差和一定的控制算法計算出控制量來改變半導體開關管上脈沖寬度占空比，從而改變勵磁機的勵磁電流達到減小發電機端電壓偏差的目的。同時，勵磁調節器還可以通過測量發電機的無功電流實現發電機的并聯運行。



2系統設計



2.1勵磁調節器的基本結構

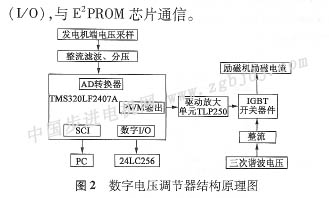

    根據調節器的結構和原理，可以確定dsp勵磁調節器的基本結構，如圖2所示。它包含如下幾個

模塊：

    (1)輸入檢測模塊。其功能是實現電壓信號的采集工作，通過dsp的ad變換通道，將模擬量轉換成數字量，放人指定單元，供程序調用；

    (2)pwm輸出模塊。其功能是實現送出控制方波驅動mosfet開關管，它包含隔離放大電路；

    (3)串行通信模塊。其功能是實現dsp與pc機通信，通過dsp的串口通信接口模塊，經電平轉換電路，連接到pc機；

    (4)實時存儲模塊。其功能是實現在線存儲一些重要的控制數據，通過dsp的數字輸入輸出模塊

2.2變參數pid算法的應用



    dsp的采用解決了勵磁調節器系統的快速性問題。系統除了有快速性要求之外，還有控制精度的要求，而要達到較好的控制精度，必須采用一種好的控制算法。本文采用分段增量式pid算法。經過pid運算計算出pwm波的占空比變化量△pk。當前應輸出的占空比等于前一次輸出的占空比加上△pk。即：

    為了解決系統快速性和超調之間的矛盾，kp、ki、kd三個參數在整個調節過程中需要根據系統靜差的變化而有所改
