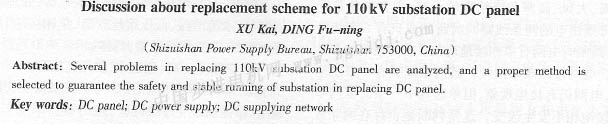

關于110 kv變電站直流屏更換方案的探討

徐凱，丁伏寧

(石嘴山供電局保護自動化所，寧夏石嘴山753000)

摘要：通過更換11okv變電站直流屏的工作，分析了更換過程中可能出現的幾個問題，最終選取了一個比較合適的方法，確保變電站在直流屏更換過程中的安全、穩定運行。

關鍵詞：直流屏；直流電源：直流供電網絡

中圖分類號：tm621.3    文獻標識碼：c

1引言



    隨著電力系統的發展，變電站出現了越來越多的微機型保護裝置和安全自動裝置，這就對站用直流電源提出了更高的要求。現在大部分變電站的直流系統采用電磁型或比較早的微機型直流設備，這些直流設備無論從效率、精度、紋波系數還是可靠性、穩定性上都已經不能滿足現在二次設備對直流電源質量的要求，面臨著被更換的命運。



2直流系統概述



直流系統是應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶，為給信號設備、保護、自動裝置、事故照明、應急電源及斷路器分、合閘操作提供直流電源的電源設備。直流系統是一個獨立的電源，它不受發電機、廠用電及系統運行方式的影響，并在外部交流電中斷的情況下，保證由后備電源一蓄電池繼續提供直流電源的重要設備。直流屏的可靠性、安全性直接影響到電力系統供電的可靠性和安全性。直流系統是以電池容量標稱，如65ah，常用名稱：gzdw-65ah.gzdw-100ah。。直流系統的可靠與否，對變電站的安全運行起著至關重要的作用，是變電站安全運行的保證。直流系統的心臟是蓄電池，對蓄電池進行科學的維護是直流系統的核心工作。



3存在的問題



    多數110kv變電站都采用單電單充直流系統供電模式，如圖1所示。

    在服役時間較長的變電站中，直流電源系堿性蓄電池組，服役時間較長，已不能適應電力系統繼電保護裝置特別是微機保護裝置對直流電源的安全技術要求，需要更換為微機控制智能型免維護蓄電池。針對變電所是運行中的變電所，更換時，應能保證變電所直流繼續工作，因此設計了一套不停電的更換方案。



  在更換過程一旦發生斷線、短路或者接地，都將有可能導致保護裝置誤動或者拒動，造成大面積停電事故，甚至可能造成電網事故。為了保證供電的安全可靠，就要求不停電進行更換，即在全站不失去直流電源的情況下更換。



    直流屏更換過程中，要求舊直流屏不能帶電移出，新直流屏不能帶電就位，以確保設備及人身的安全。新、舊直流屏電路割接的難度大，在舊屏轉換為新屏的過程中，如何確保繼電保護及開關操作所需的直流電源安全可靠，成為本工程需解決的關鍵問題。



4解決方法



    有兩點需要說明如下：



    (1)由于35kv開關儲能及10kv開關合閘電源平時空載，僅在35kv開關儲能或1okv開關合閘時使用，允許短時停電，因此在更換過程中停用各饋線重合閘即可。不再對合閘電源進行說明。



    (2)由于控制、保護電源及信號電源對電力設備的安全運行至關重要，絕不允許中斷，因此，重點是如何更換控制電源。



    在對現場原有直流系統饋線網絡進行仔細核查后，制定了更換方案，總體的更換思路是：搭建一個簡易的臨時直流系統，利用臨時系統轉接負載。如圖2所示。

    以饋線支路2為例進行說明，用臨時電纜將饋線支路直流由a點處引至空氣開關的下側(a點的位置在這條支路的受電側電源接入點)。此時相當于將原來的直流電源引至空氣開關的下方，此時有以下兩種選擇：



    (1)若是先斷掉原有的直流系統，隨后立即合上圖2中的空氣開關，這樣做的好處是兩套直流系統間的轉換過程簡單、清晰，但是在這種比較快的轉換過程中，瞬時的直流電壓的變化，容易造成一些較為嚴重的后果，如保護裝置誤發信號、電源插件損壞、保護誤動等。為了避免這些可能出現的問題，必然提前申請退出全站的保護出口壓板，待直流系統轉換完畢后恢復
