HXD—I型自動充磁機

    楊  宏，李瑞鋒，侯琳琪

    (哈爾濱工業大學，黑龍江  哈爾濱  150001)

摘要：介紹了一種自動充磁機，該設備從工件的上料充磁到磁片的下料封裝，全部實現了自動化，具有高工效、低成本等優點．有著廣闊的市場前景。

關鍵詞．自動充磁機；可編程控制器；汽缸

1  引  言

    目前國內市場上的充磁機多為手動操作，尤其是環形磁片徑向充磁，從上料充磁到下料封裝完全是人工操作，國內尚無自動充磁設備，而環形磁片的市場需求量很大，用戶期盼自動化程度高的充磁設備，以提高工效，減少勞動強度，降低成本。為此，哈爾濱工業大學機器人研究所研制出HXD—I型自動充磁機，實現了環形磁片的自動充磁，填補了該領域的技術空白，有著廣闊的市場應用前景。

2機械系統設計

    以往磁片充磁過程足：操作員將工件放人充磁夾具內，啟動充磁電源，充磁完畢取出充好的磁片，按一片紙片一片磁片的順序疊放好，以一定數量(如60片)為一組，裝人封裝筒內，至此完成全部工序。

根據上述工序的要求，設計了如圖1所示的機械裝置，該裝置從工件上料充磁，分檢下料，到磁片和紙片順序疊放，全部實現了自動化。該裝置由以下幾部分組成：1-送片汽缸，2-落襯筒，3-落料汽缸，4-磁頭升降汽缸，5-紙片進給汽缸，6-Y型分料斗，7-磁片進位汽缸，8-紙片筒，9-成品倉，10-機架及電磁鐵。下面將結合工序逐一給予說明。

    充磁機運行前將待充磁工件和紙片分別裝入“落料筒”和“紙片筒”內。在圖1中，設計了一平板，其厚度略小于工作厚度，由送片汽缸控制，使工件在落料筒、落料口和磁頭之問運動；磁頭由磁頭升降汽缸推動上、下運動，為保證磁頭在工作過程中可靠運行，尤其是在系統出現掉電等意外情況下，仍能保持運行狀態，選用了雙控閥；落料汽缺控制一滑塊，可進退運動，它是為落料口的開關而設計的。送片汽缸、磁頭升降汽缸、落料汽缸的組合動可使充磁機自動完成上料、充磁和下料這三道工序。由于工件材料的差異，不是所有工都能達到產品要求，當系統檢測出不合格產品，就應剔除，為此設計了Y型分料斗，由電磁鐵控制分料斗內的倉門，當系統出現廢品時，及時將廢品引入廢品箱內，而將合格磁片輸送到成品倉。紙片進給汽缸和磁片進位汽缸則是為磁片和紙片在成品倉內順序疊放而設計的，在磁片落入成品倉之前，紙片進給汽缸先將紙片送入成品倉，最后磁片進位汽缸將磁片推入成品倉，完成了紙片和磁片的順序疊放。

    自動充磁機是按程序設定連續工作的，當完成設定數額成品時，自動停止，等待取出一組成品后，繼續運行。因?yàn)楦鞑糠謩?dòng)作頻繁，所以要求汽缸有高的可靠性，為此選用了口本產的SMC系列汽缸。充磁機的總體尺寸為500mm×350mm×500mm。

3控制系統的設計

    作為實用產品要求控制系統操作簡單可靠且成本低。該設備控制系統的主要任務是按工序要求，根據汽缸行程的狀態信息和有關檢測信號，實現自動充磁的任務。

    控制系統主要由汽缸的電磁閥和行程開關、可編程控制器和操作臺組成。

3．1控制器的設計

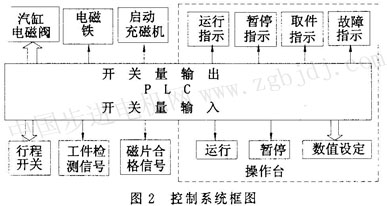

    自動充磁機的運動執行部件都是通過開關量控制的，并且依工序順序組合運動的，為此采用可編程邏輯控制器作為控制單元，其系統框圖如圖2所示。

    選用松下電工的FPl系列可編程控制器PLC，它具有24點輸入、16點輸出功能，PLC繼電器輸出功能直接驅動汽缸的電磁閥和電磁鐵。

    為確保設備安全可靠運行，設計了相應的檢測環節。首先，充磁機的磁頭(哈爾濱先達電子有限公司產品)要求，在啟動充磁時，磁頭中間必須有工件，否則強大的電磁能量將燒毀磁頭。因此，在設備啟動充磁前，控制器必須確定是否有工件，為此在設備“上料”途中，設置了工件檢測器件，選用OMRON公司E2E系列接近開關，檢測距離是0．8mIn，這樣保證了設備完全運行。另外，工件完成充磁后，磁頭中的磁通檢測器檢測磁片的充磁效果，并向控制器發出磁片是否合格的信號，控制器根據此信號確定磁片“下料”的去向。

    充磁機的操作臺(見圖2)由“運行”和“暫�！卑粹o、“數值設定”和4個狀態指示燈組成。其中“數值設定”是2位10進制編碼，它向控制器輸入了兩組4位BCD碼，操作員根據磁片封裝數量設定恢?jǐn)?shù)值。而操作臺上的“故障指示”在
