唐蘇亞（漣水縣工業企業技術管理服務中心）

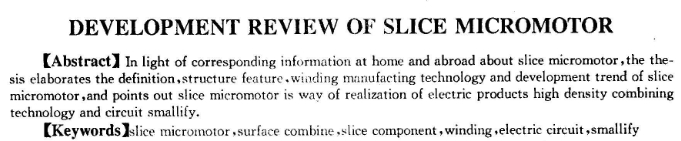

    【摘  要】根據片狀微電機的國內外有關資料，對片狀微電機的定義、結構特點、線圈制造技術以及發展動向進行了闡述，指出微電機的片狀化將是實現電子產品高密度組裝技術和電路小型化的重要途經之一。

    【敘  詞】／片狀微電機表面安裝片狀元件線圈電子電路小型化

    隨著電子整機產品向薄、輕、短、小、數字化、高可靠性以及智能化方向發展，電子元件正在日益向微小型化、片狀化、低噪聲、高性能和復合化方向發展。表面安裝技術smt(surface mount technology)是這一發展過程中出現的一種新的電子組裝技術。

    所謂smt，就是用無引線或短引線的片狀元件(smc、smd)，將它們放置在pcb基板上，用非導電性粘合劑將其固定，然后采用一定的方法進行焊接，從而構成的電子電路。據專家估計，使用表面安裝技術可使電路板的重量減輕百分之80～90，面積減少百分之30～70，裝配成本降低百分之40～50。目前，在pcb上采用smt組裝的有源元器件和無源元器件已相當普遍，現在設計工作的重點已轉向機電元件（連接器、繼電器、薄型微電機等）的表面安裝化。對于機電元件的片狀化，微電杌的難度****，影響片狀化的主要障礙，一是驅動機構的厚度，其次是機械零件的尺寸，第三是縮小繞組的體積。本文著重討論片狀微電機的定義、片狀微電機的典型結構特點、片狀微電機的線圈制造技術及片狀微電機的發展概況。

    片狀元件(chip components)是70年代后期國際上流行的一種新型電子元件，這種新型元件主要是供表面安裝技術使用。在片狀元件家族中，****問世的是那些形如米粒大小、扁平的片狀無引線電阻、電容等，而目前開發的片狀微電機，絕大多數不具備片狀元器件的特征。為適應電子產品輕、薄、短、小化的要求及與表面安裝技術相適應，習慣上將微小型化、采用片狀線圈、軸向磁路結構并適合于表面安裝的微電機稱之為片狀微電機(chip micromotors)，其中關鍵是能為表面安裝技術(smt)所接受。又由于這類電機軸向尺寸小于直徑，且大多數呈扁平結構，所以廣義上稱為薄型微電機或扁平電機。

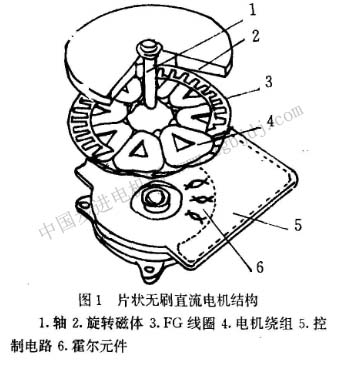

    圖1給出了在音響、錄象設備中已經廣泛采用的片狀無刷直流電機的結構圖。電機的轉子結構采用永磁材料做成的圓盤，軸向充磁成多對極。電樞線圈在電機的定子一側，卷成扇形宿平形狀酌線圈，置于轉子磁鐵相對位置上，電樞中沒有鐵心，所以電機系無鐵心結構，在磁場路徑上不含有任何鐵磁材料，因此無齒槽效應、磁滯和渦流損耗，不存在鐵心飽和，故力矩波動、速度波動較小。此外，電機中沒有換向器和電刷，在線圈的空隙中放有用來檢測轉子位置的霍爾元件和用來檢測轉子速度的頻率發生器，省去了電機附加測速及電機的特殊結構，并配有控制電樞電流和接受處理信號的電子電路，從而使整個電機結構更趨于薄型化。

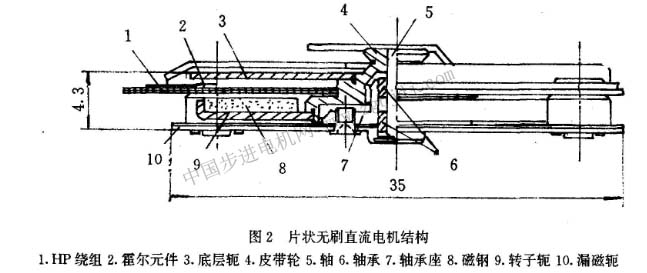

      圖2為國外應用在小型立體聲單放機、薄型錄像機中的一種片狀無刷直流電機結構圖。該電機由電動機本體和控制電路兩大部分組成。整個電機的外形為薄片狀(35mmx35mm×4.3mm)，在定子部分裝有位置檢測用的霍爾元件，電樞繞組采用混合型hp(hybrid pattern)線圈直接印制在電路板上，呈同心式片狀。轉子材料采用釹鐵硼永磁，磁場方向?yàn)檩S向，轉子與定子底板（漏磁軛）呈懸臂式結構，其控制電路和線圈同時印制在一塊板上，實現高度集成化模塊，大大提高了電機的可靠性。



    片狀微電機的線圈制造技術主要有三種：一種是采用繞線機逐個繞制。由于片狀微電機的線圈尺寸很小(l0mm以下)，多個線圈逐個繞制時，線圈的位置精度以及線圈之間的電氣連接精度很難保證，同時用這種方法使得通過電樞上兩個線圈的主磁通的利用率不高，對電機的進一步小型化有妨礙，如果轉子磁鐵磁化不均勻，就會導致轉速的瞬時變化（搖晃、脈沖干擾），使電機性能變差。圖1示出的電機線圈采用此種方法制作。圖3給出了這種電機的繞組示意圖。
