雷  逸    (上海方塔電器總廠  201600)

    單相手電鉆電動機均采用串激電動機。單相手電鉆用串激電動機具有體積小、轉速高、起動電流小、使用方便等優點。其缺點有無線電干擾、容易產生電火花及噪聲。本文介紹單相手電鉆電動機的維修。

     單相手電鉆用串激電動機由定子與電樞（轉子）兩大部分組成。定子由鐵心、磁極線圈、機殼和電刷等組成。電樞由鐵心、電樞繞組、換向器等組成。

    單相手電鉆電動機示意圖如圖1所示。

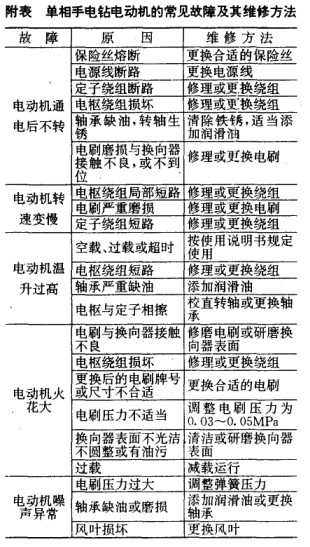

     單相手電鉆電動機的故障與負載、維護及設計制造質量等因素有關。由于單相手電鉆用串激電動機轉速高，這就從材料和工藝等方面給電動機的維修帶來一定困難。因此，單相手電鉆電動機的維修，盡可能按原設計數據進行維修。單相手電鉆電動機的常見故障、原因及維修方法如附表所示。



    電樞繞組是單相手電鉆電動機中最重要的部件，機電能量的轉換就是通過電樞繞組實現的。由于單相手電鉆電動機轉速高，電樞繞組中電流急劇改變方向，電樞又處于電動機中心，散熱困難，溫升較高。因此，當單相手電鉆電，動機出現火花大，轉速低，轉動無力，又切實排除了電刷、刷架、軸承等可能產生的故障時，絕大多數故障都發生在電樞繞組中。

    電樞繞組斷路最易發生在電樞繞組與換向器的焊接處，也有可能發生在槽內。后者是由于電動機出現短路或接地故障，電流過大而燒斷線圈。

    將電樞從手電鉆中拆下，用萬用表測量換向器相令|j兩個換向片間的電阻，不同規格的手電鉆電阻值不相同。以6mm手電鉆為例，其阻值約為3～5ω。正常時，電樞繞組兩相鄰換向片間的電阻都是相同的。當測得某兩片間電阻比其他片間電阻大幾倍時，則說明該換向片所連接的繞組有斷路，如

圖2所示。



    電樞繞組斷路故障點多發生在繞組與換向片的焊接處。一種為假焊，另一種是霉斷。若斷路點處在繞組與換向片焊接處，只需重新焊好；若是繞組霉斷，這時需要把換向器附近的捆扎線剝開，圖3所示，霉斷處多數發生在這里。找到斷頭處，用錫焊牢，并做好絕緣處理，然后用原來同樣質地的絲線把電樞引線捆扎牢，再浸透絕緣漆并烘干，即可重新裝機使用；若斷路點在槽內，則需要拆除重繞。應急使用時，也可將繞組斷路線圈所連的兩個換向片用導線短接，如圖4所示，便可繼續使用，這樣處理對手電鉆使用影響不大。



4.2電樞繞組短路

    電樞繞組短路主要是電樞繞組線匝之間短接或相鄰線圈之間線匝因絕緣損壞而互相接通等。在用萬用表測量換向片之間的電阻時，發現片間電阻偏小，這可能是局部繞組有短路。

    圖5是一種測量片間電壓的檢查方法。先把任意一個換向片的兩個線頭焊開，將低壓直流電源通入電樞繞組，然后用一只電壓表依次測量?jī)上噜彄Q向片之間的片間電壓，若某兩片間電壓值很小或者是零，則說明這兩個換向片所連的繞組有短路。但要注意換向器片間絕緣損壞也會造成上述現象，檢查時要仔細區別。



    若短路點出現在換向器片間，這是由于電刷經長期磨損，磨下銅屑與石墨粉積存在換向器片間而形成局部短路，這時用一段鋼鋸條將換向器片之間的積留物清理干凈，使換向器片間的絕緣恢復，用
