釹鐵硼粘結磁體及其在微電機中的應用
王學正（上海躍龍有色金屬有限公司200949）

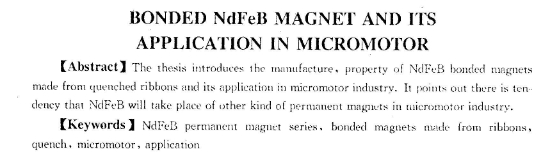

【摘 要】介紹快淬釹鐵硼粘結磁體的制取、性能及其在微電機行業中的應用，指出國內外
微電機行業有采用釹鐵硼粘結磁體取代其它永磁體的趨勢。
【敘 詞】釹鐵硼系永磁材料粉末粘結磁體快速淬火微電機應用
80年代中期，第三代稀土永磁——釹鐵硼永磁分別用快淬法和粉末冶金法實現了工業化。由于快淬釹鐵硼粘結磁體磁性能好，成型工藝簡單，原材料利用高，易得到高的尺寸精度及薄壁(可達imm)復雜形狀，機械性能好，可作常規切削加工，且易實現多極充磁，因此，國內外微電機行業正逐步采用ndfeb粘結磁體取代其它永磁體。采用釹鐵硼粘結永磁可使微電機更趨向高效率、輕結構和小型化，這在計算機工業、汽車工業、儀器儀表工業更具有重要意義，并且正在發展到其它各個工業領域。
l 國外快淬釹鐵硼及其粘結永磁

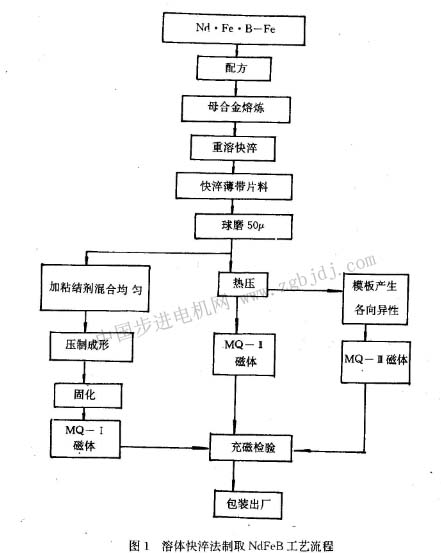

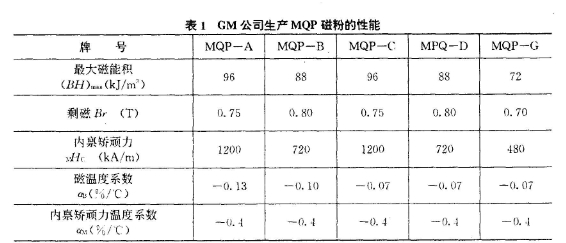

美國gm公司是快淬ndfeb永磁材料生產技術專利的持有者。它的工藝流程如圖1所示，主要是將合金元素按配比置于感應爐中冶煉成錠，再將此錠采用成熟的補晶快淬工藝，在真空或保護氣體中快淬成薄帶。gm公司為滿足不同的需要，先后推出了幾種牌子的快淬粉（見表1）。

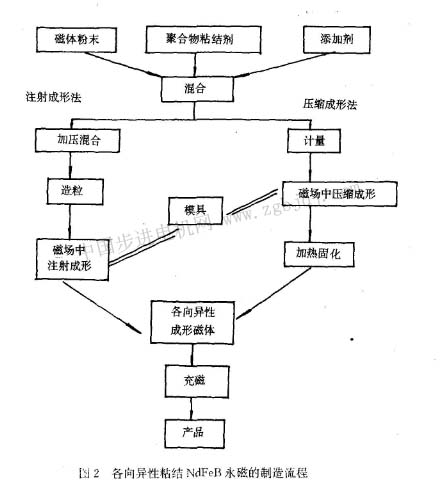

成型的薄帶，稍經磨碎，添加一定比例的聚合粘結劑，采用模壓法或注射法，則可取得粘結磁體（見圖2）。壓縮成型及注射成型的主要性能見表2。
美國gm公司早在1986年，投資l億美元興建了一條先進的自動化程度極高的年產達450t釹鐵硼快淬生產線，其中兩種快淬粉mqp-a和mqp-b百分之85產量銷往世界各地。日本大同持殊公司購買了該公司快淬ndfeb粉的專利權，也開始生產ndfeb快淬粉。
在粘結磁體方面，國外許多公司十分重視粘結ndfeb永磁的開發利用，在美國、日本、歐洲等30余家主要稀土粘結磁體生產廠相繼開發了ndfeb注射和模壓磁體，其磁體的主要性能如表2所示。
目前ndfeb粘結磁體在美國有g(shù)m、osm、xolox等12家，德國有va、bonn等4家，日本有精工艾普森、日立金屬、tme等13家，其中精工艾普森公司是日本****的生產單位，該公司注射型快淬釹鐵硼永磁已系列化，1990年生產能力已超過40t。，
2 國內快淬釹鐵硼及其粘結永磁
我國快淬ndfeb及粘結永磁研究開始于1986年，起步較晚，1988年北京鋼鐵研究院與上海鋼鐵研究所分別完成快淬ndfeb三元合金粘結磁體及制造裝置的技術鑒定，其磁能積max達到60. 8kj/m3與此同時，中科院金屬研究所、包頭稀土研究院、核工業設計院與成都1409所，都研制出快淬ndfeb粘結磁體
在生產方面，北京鋼鐵研究院和北京坤奇公司是國內****生產磁粉單位，具備裝爐 量30kg級真空單輥設備．其快淬粘結永磁max達到48～72kj／m3。
吉林8272廠也建立了完備的粘結生產線，已購進l0t真空快淬設備，北京稀土磁性材料廠、浙江海寧鹽官磁性材料廠、上海磁鋼廠、成都l 409所、核工業第八研究所、瞳{東冶金研究所、桂林電器科學研究所和某些大專院校也在進行mq快淬粉和粘結磁體昀開發生產。

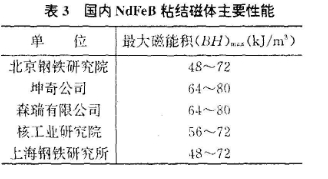

國內第一家中美合資生產的ndfebmq磁粉的北京森瑞新磁性材料有限公司，1992年從美國引進了兩臺日產5～7kg的快淬實驗性設備，年生產能力達30～50t。該公司還將在海南省興建300tmq生產線。可以預計，我國“九五”期內釹鐵硼mq粉年生產能力可達500t左右。國內ndfeb粘結磁體質量 已基本上趕上國外水平，表3給出了國內主要生產單位產品的性能。
3 國外ndfeb粘結磁體在微電機中的應用
|
