張文海(成都電機廠610051)



    在電機行業中，loω以下的小直流電阻通常采用雙臂電橋進行測試。雙臂電橋雖然測試準確度高，但它具有測試電流大、調平衡困難等缺點。本文介紹一種用數字電壓表高精度測小電阻的方法。它不但能克服雙臂電橋的缺點，而且測試小電阻的準確度可和雙臂電橋相比，測量范圍為0. 01ω～1kω。

    如圖1所示，這是常見的電壓降法測電阻。圖中e為直流電源，pa為數字電流表，pv為數字電壓表，rx為被測電阻，通常認為，用電壓降法測大直流電阻準確，測小直流電阻并不準確。其實，只要正確接線，并采用高準確度的數字電表，用電壓降法測小電阻的準確度，完全可以和雙臂電橋相比。引入，令接觸電阻為r。引線電阻由b、b¹兩點到數字電壓表pv的兩根引線產生，令引線電阻為。因數字電壓表內阻很大，引線電阻可忽略不計。關鍵是要排除接觸電阻r¹的影響。排除的方法是將測量的電流臂a、a¹兩點接前，測量的電壓臂b、b¹兩點接后，這樣測出的rx就會等于等，不會有理論誤差。相反，若將電壓臂接前，電流臂接后，即將圖1中的b、b¹兩點，移到c、c¹兩點測，這樣由等算出的電阻，就不會等于r，而多加了一個。數字表測小電阻，則是采用上述電壓降法測電阻，兩電流臂接外，兩電壓臂接內，并用恒流源作電源，取消電流表，電流選looma、loma兩檔，因電流是1的倍數關系，便可直接將數字電壓表的電壓讀數轉換成歐姆讀數，測量極為方便。加上恒流源的接線如圖2所示。



    要使測小電阻準確，必須要排除測量的接觸電阻和引線電阻。圖1中，由a、a¹兩點， 圖2中采用可調式三端穩壓塊w317經電產生測量接觸電阻，因測量電流j由這兩點  流取樣后作成恒流源。分兩檔，r¹為looma取樣電阻，能在0. 01～30ω,測量范圍內提供looma恒定測量電流。r¹為loma取樣電阻，能在1 0ω～1kω測量范圍內提供loma恒定的測量電流。looma、loma，用高準確度的數字電流表校準。這樣，測量小電阻就變得非常簡單，而且測試準確度較高。數字歐姆顯示，既可直接用數字電壓表，也可選用專門數字電壓模塊，作成專門數字微姆計。前者要注意小數點位數，后者應按歐姆需要，進行內部小數點移位，直接歐姆數顯。

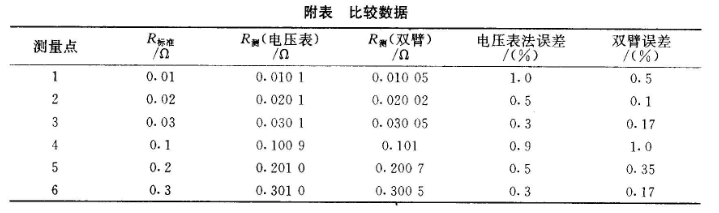

    附表是用10進電阻箱作標準，在同樣情況下，用數字電壓表法和雙臂電橋，對一組小電阻測試進行比較。

    從附表可知，二者的測試準確度是比較接近的，數字電壓表準確度稍差，是數字電壓表最小檔顯示位數不夠造成的，理論上并非差。當然，10進電阻箱也非標準，也有誤差，所謂準確度也非****，這里只是在同樣情況下進行比較。對電阻箱已知電阻測試，雙臂電橋可以很快調平衡，故二者測試準確度沒有多大差別。如果對未知電阻進行測試，準確度就不一定是雙臂電橋優于數字電壓表法，原因是雙臂電橋測量電流大，如測量0.1ω電阻時，電流要加到2a以上，這樣大的測量電流，電橋一下找不準平衡，電阻很快會發熱變化，這樣，洌試準確度就大大下降。而數字電壓表法，不但測試快，而且測量電流小，電阻不易發熱，所以用其測量未知電阻，仍能保持較高的準確度。

    在數字電壓表未普遍使用之前，用電壓降法測小電阻并不準確，即使采用圖1正確接線，因電阻太小，測試電流引起的壓降也很小，一般指針式電壓表的分辨率和準確度都不高，測試誤差較大。當今高分辨率高準確度的數字電壓表已普及，甚至數字萬用表電壓電流檔的分辨率和準確度都比指針式電表高，這就為小電阻測試提供了方便。即使測試電流較小，犧牲的靈敏度也可由數字電壓表的高分辨率、高準確度得到補償。雙臂電橋測小電阻，則必須要加大測試電流，才能保證足夠的測試靈敏度。如用它測0.1電阻，測試電流要2a。而用
