汽車風窗玻璃電動刮水器的故障檢修與使用
竇曉霞(北京聯合大學機械工程學院100020)
汽車風窗玻璃電動機刮水器是用以刮刷風窗玻璃外表面上雨水、霜雪和塵埃物質的重要安全裝置。性能優異的刮水器能夠增加司機對外界的能見度。特別是隨著路面改進、車速增加、車箱封閉、風擋玻璃大型化曲面化，對視野清晰度的要求就格外迫切。可見，確保刮水器的可靠及****運行是至關重要的。
電動刮水器主要由龜動機、減速器、自動停位控制器、傳動桿及雨刮等組成。刮水器能否安全可靠地運行，取決于刮水器的制造、安裝和日常保養維修工作的質量，這三者即是互相制約又是相互促進的。因此，必須根據電動刮水器使用的頻繁程度和隨機技術文件的要求切實做好刮水器的保養與維修工作。
1 電動刮水器的一般故障和排除方法

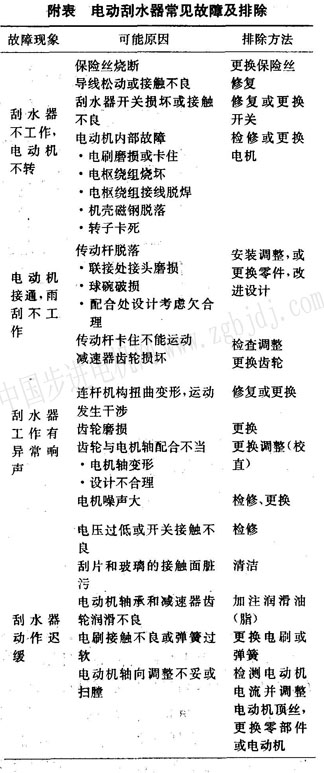

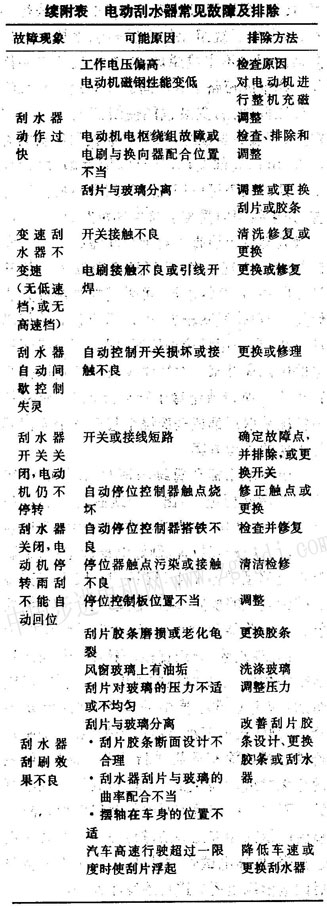

由于刮水器的機械系統中的零部件和電氣控制系統中的元器件不能正常工作、有異常的震動或噪聲等，導致影響擦試效果、妨礙視線，使駕駛員感受焦躁不安或失去設計中的功能，甚至不能正常運行，必須停機檢修，這就是刮水器產生了故障。故障的性質可分為機械系統故障和電氣系統故障，而電動刮水器的結構、型式種類多樣，不同制造廠生產的刮水器，在機械結構、電氣線路、控制方式、零部件的設計以及型號的選用等方面均有不同程度的差異，因此各種刮水器故障產生的性質原因和排除方法各有所異，本文說明目前應用最為廣泛的以永磁直流電動機為動力源的電動刮水器常見故障與排除。在使用中，電動刮水器常見的故障現象、產生的可能原因及其排除方法見附表。
2電動刮水器的檢修與調整
電動機刮水器的檢修主要是對電動機的檢修。目前刮水器的驅動電機多為鐵氧體永磁直流電動機，在使用中可能出現的故障多數都會反映在電動機換向惡化和運動性能的異常變化上，所以要1分晰故障產生的原因，就必須仔細觀察運行時出現的異常情況，根據電機內部的基本規律和積累的經驗作出判斷，找出原因進行排除。
當雨刮電機發生故障時；應首先對電機的電源、線路、輔助裝置和電機所帶的負載進行檢查，看其是否正常。然后再檢查電機是否有機械的故障以及由機械引起的電氣故障。
2．1雨刮電機主要故障的檢修
2．1．1電刷與換向器表面接觸不良
汽車上使用的永磁式直流電機由于運動中振動較大，在維修實踐中，易遇到電刷和換向器不能保證良好的滑動接觸而導致?lián)Q向不良韻故障。電刷和換向器接觸不良的原因有，電刷架或電刷握有松動，電刷彈簧折斷或壓力不足，電刷在電刷握中卡住，電刷磨損嚴重，換向器表面油污，燒蝕、失圓，有片間云母的換向器因換向器表面磨損而使云母突起。
當有上述情況發生時應緊固刷架或刷握，更換或調整刷簧及電刷，電刷與刷盒間應留有適當?shù)拈g隙，刷盒邊和換向器表面的距離應適當，距離過大會使電刷振動增大與換向器接觸不良。電刷與刷盒的配合應保持在一定壓力下電刷在刷盒中能自由滑動，但又無過大的間隙；當電機稍有振動，換向器表面稍有不平或不圓時，仍能保持電刷與換向器之間有良好的接觸：更換電刷需要研磨時，用較細的玻璃砂紙包在換向器外圓上，將砂紙沿?fù)Q向器的圓弧前后抽動研磨電刷，經研磨的電刷裝機后應空載工作一段時間，再投入正常運行，換向器是直流電機的關健部件，要求表面光潔圓整、沒有局部變形一表面的污物可用酒精擦凈。換向器表面出現不規則情況，應使電機在旋轉時，用玻璃砂紙研磨換向器，或精車換向器外圓，當換向器片間云母突出時，應先下刻片聞云母，再研磨換向器外圓，方能使換向器表面光滑。云母下刻不宜過深，否則易在片聞堆積炭粉，造成片間短路。
2．1．2軸承或電樞軸的損壞
電樞軸是傳遞轉矩、帶動機械負載的主要部件，要有足夠的強度與剮度傳遞電動機的功率，使電機在運轉時不發生振動或掃膛。雨刮電機同樣可能因機械上的原因不能正常運行。損壞的現象有，軸承或電樞軸磨損、軸頭彎曲變形等。維修的方法是更換零件、修補等。汽車雨刮電機的軸承廣泛采用的是用粉末冶金法生產的一種滑動軸承一含油軸承，具有運行噪聲小、成本低廉的特點，可更換。電樞軸的磨損，可在軸頸外鍍鉻后，再磨至需要的尺寸。
2．1．3 定子機殼故障
雨刮電機受到意外沖擊與振動及其它環境因素影響或因制造不良，使定子磁鋼破碎、脫落或磁性能降低，均會造成電機運行異常。
|
