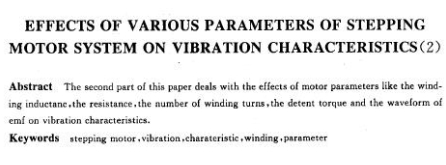

步進電機系統不同參數對振動特性的影響(2)
王宗培  趙書韜(哈爾濱工業大學  150001
程  智  陳永校(浙江大學)



摘  要  介紹電動機本身的參數,如繞組電路的電感、電阻、繞組匝數、定位轉矩、電勢波形等對振動特性的影響。
敘  詞  步進電動機振動特性繞組參數
繞組電感的影響

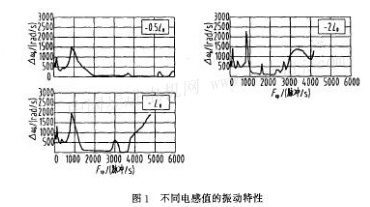

    假定繞組電感可以獨立變化,電感不同時仿真的振動特性如圖1所示。曲線表明電感變化對振動特性有顯著的影響:在低頻段,電感變化時諧振點不變,峰值隨電感增大稍有增加,但不明顯;在中頻段,諧振點不變,隨著電感增大諧振區變窄,峰值增大,但也不明顯;對高頻不穩定區的影響顯著,電感增大時,不穩定區的起始頻率變低,不穩定性加劇。曲線清楚表明,電感降到實際值的寺時,在正2 000~6 000脈沖/s范圍內幾乎沒有不穩定現象,運行很平穩。可見電感減小可使高頻不穩定區向更高的頻域移動,與電壓提高的作用類似,而且還不會對中頻段的振蕩產生不利的影響。
繞組電阻的影響
    繞組電阻的獨立改變不是太困難,如改變繞組的線徑。線徑增大,電阻減小,它的極限受到槽滿率的限制;線徑減小,電阻變大,這受電動機溫升的限制,當然也可以外加電阻,但這會增加整個系統的損耗和發熱,沒有特殊的作用和霈要的情況下不會采用。

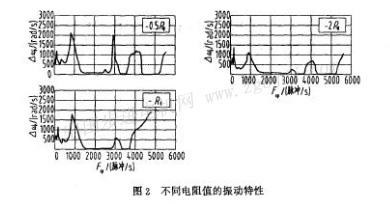

    圖2表示電阻不同時仿真的振動特性。可以看出,電阻變化對諧振點和不穩定區的頻域基本無影響;隨著電阻的增大,低頻諧振點的振幅稍有提高,這可從改變通電狀態時電流變化率加快去理解它;中頻振蕩和高頻不穩定區的振幅則隨電阻增大而有所下降,這是因為電阻增大時電磁阻尼有所加強的緣故。
繞組匝數的影響
    繞組匝數改變時,繞組的電阻、電感、旋轉電壓系數和轉矩系數同時發生變化,這些參數的變化對振動特性產生綜合的影響。設改變后的每極匝數為n0,改變前的為na0,它們的比值為:

    以有無下標“o”來區分改變前和后的各個量。通常讓每極安匝數保持不變,則額定相電流為:

    參數變化相應地為:電感

    在保持槽滿率不變的情況下,電阻

    旋轉電壓系數

  轉矩系數

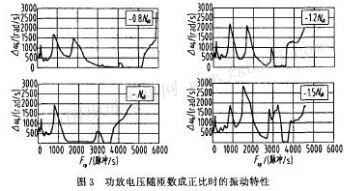

    功放級電壓隨匝數成正比,這樣構成的系統大體上功率對應相等。振動特性仿真的結果如圖3所示。可以看出低頻諧振的情況基本上沒有變化;原有中頻振蕩的峰值變化不很明顯,隨著匝數增加開始有所增大,而后又逐漸下降,且在匝數減少或增高時都出現新的中頻諧振點,約在原諧振點頻率的2倍處;高頻諧振點(3 000脈沖/s)的峰值隨匝數增加而增大;高頻不穩定區因匝數減少而向較高的頻域移動,所以匝數減小到一定程度時,高頻運行的平穩性有明顯改善。

     如果功放級電壓保持不變,僅改變繞組的匝數和電流,那么所比較的系統功率不相等,匝數增加時
