單繞組線性旋轉變壓器的設計特點
朱青（西安微電機研究所710077）
1引 言
在伺服系統中，常采用線性旋轉變壓器實現機械轉角與電信號之間的線性轉換。與常用的xx型比較，xdx單繞組線性旋轉變壓器（即感應電位計）具有下列特點：
1．由于定轉子之間只有磁的聯系而無電的聯系，所以輸出電壓相位移不隨轉角變化，這對小機座號更加突出。
2．電舔梯度可以自由選擇。
3．工藝對線性精度的影響較大。
本文介紹轉子為凸極型式的單繞組線性旋轉變壓器的設計特點。
2結構
單繞組線性旋轉變壓器的轉子鐵心為凸極，轉子沖片如圖1所示。轉子鐵心上設計有補償條和補償端板，它們構成補償回路。當磁軸發生歪扭而產生橫軸磁通時，補償回路產生的磁通能對橫軸磁通加以抵消，從而提高線性精度。轉子鐵心上還嵌有集中繞組，作激磁用。定子槽數zs不僅與極弧角的大小有關，而且與電壓梯度和線性區的大小有關。當2s =12，20，24時，定子上可以安排空間互成90度的兩相繞組。當2s =15，18時，定子安排一相繞組。理論上定子繞組為同心式等匝繞組，實際上為同心式不等匝繞組。
3工作原理
xdx單繞組線性旋轉變壓器的電氣原理圖見圖2。當zi22接激磁電壓u，一后，在一定的轉角范圍內，d1 d2的輸出電壓與轉子轉角d之間成線性關系當轉子繞組接激磁電壓uh時，就在空間產生一個矩形磁場。轉子磁場與定子繞組的展開圖如圖3所示。圖中，p1為定子繞組的短矩角，p為轉子極弧角的一半，a為轉子轉角。

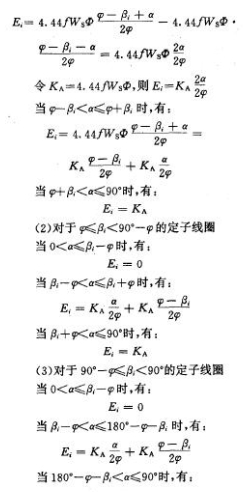

定子線圈感應電勢隨轉角的變化規律用公式表示如下：
ed=ek
定子線圈的總電勢等于各個線圈感應電勢之和：
從上式可以看出，欲使ed，d。與口之間保持線性關系的關鍵是使得
定子槽數zs -般有三種，一種zs為奇數。第二種zs為偶數，孝也為偶數，第三種zs為偶數，而孝為奇數。定子線圈的分布也不外乎三種，如圖4所示。
定子線圈的短矩角可似用表1各式表示。
若滿足線性關系，必定是兩個線圈同時工作，即一個線圈電勢增加，則另一個線圈電勢減少。也就是說，若滿足式(1)，極弧角2p必須滿足式(2):
將表1中值代入式(2)，即可得不同zs下****的極弧角2p
依此類推，可得出定子槽數zs與轉子極弧角之間的關系式，見表2。

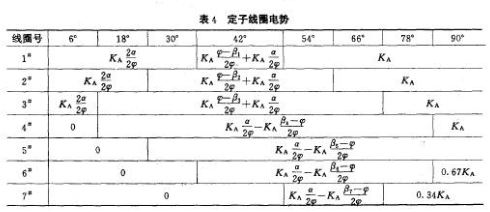

每個線圈的短矩角，不同線圈號的短矩角見表3。根據定子線圈電勢變化規律可列于表4。
電機進入非線性區，各定子線圈電勢隨轉角的變化可用曲線表示，如圖6所示。
|
