低速永磁同步電動機轉子的充磁工裝
楊大偉(蘇州市廣播電視局215006)
tdy系列低速永磁同步電動機是一種利用定、轉子齒槽效應所引起的氣隙磁導變化來工作的交流低速同步電動機，其轉矩大、轉速低且穩定、使用壽命長，適應于要求低轉速的場合。
1老式充磁工裝

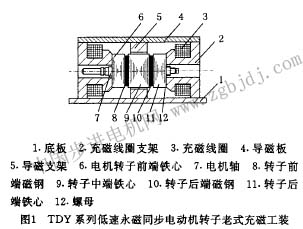

tdy系列低速永磁同步電動機的轉子由三段硅鋼片鐵心和兩塊圓形薄片磁鋼及軸、螺母等組成。兩塊磁鋼夾在三段鐵心之間，軸末端有螺紋，裝配時首先用螺母將鐵心與磁鋼并緊且鉚沖螺紋以防松動，再在轉子與磁鋼外圓涂以環氧類絕緣漆，最后對電機轉子進行充磁。以往采用的是圖l所示的老式充磁工裝，轉子放在導磁支架上，充磁線圈支架夾緊在轉子前后鐵心上，充磁線圈通電后產生的磁場經充磁線圈支架、轉子、導磁支架、導磁板等形成閉合磁路，完成對轉子的充磁，充磁完畢后移開充磁線圈支架取出轉子；該工裝結構簡單使用簡便。但tdy系列低速永磁同步電機轉子上磁鋼所用永磁材料由鐵氧體改為釹鐵硼后，該工裝難以適應釹鐵硼磁性能高的特點，因而對圖1所示的老式充磁工裝進行了改進，制造了如圖2所示的新式充磁工裝。
2新式充磁工裝

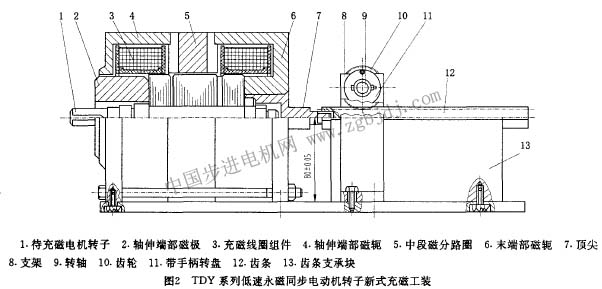

新式充磁工裝的組成如圖2所示，分充磁裝置和頂出裝置兩部分。充磁裝置中，軸伸端部磁軛、中段磁分路圈、末端部磁軛上緊后用螺栓固定在底板上，兩個端部磁軛內部置有充磁線圈組件，線圈組件是在3240環氧玻璃材料制成的骨架上繞寬3. 55mm，厚1. 18mm的雙層半疊紙包扁銅線制成的。充磁時 心上即可充磁，充磁完畢后取出軸伸端部磁板，轉動將電機轉子推入，軸伸端部磁極夾緊在轉子前端鐵 手柄使齒輪旋轉，推動齒條向前運動頂出轉子。對該系列不同的電機轉子充磁即需更換相應的充磁裝置即可，而不必更換頂出裝置。
3新、老充磁工裝的比較

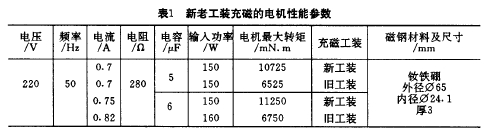

與老式充磁工裝相比，新工裝結構緊湊，轉子在工裝內部充磁，磁路面積大；同時因充磁線圈繞制在用絕緣材料制成的骨架上，減少了充磁損耗。釹鐵硼永磁的150tdy4電機轉子采用新老工裝在相同充磁條件下充磁后裝配，測得電機性能參數如表1所示，由表1可知，用新工裝充磁的電機力矩參數有了較大的提高，使電機可用于對力矩指標要求更高的場合。
