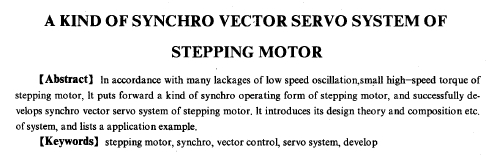

【摘要】針對步進電動機存在著低速振蕩、高速力矩小等缺陷，提出一種步進電動機同步矢量運轉方式，成功研制了步進電動機同步矢量伺服系統。文中對系統的設計理論、組成等作了介紹，并有應用實例。

    【敘詞】步進電動機，同步，矢量控制，伺服系統，研制

引  言

    各種電機（包括直線電機），從磁場觀點去看，其運動均可視為定子磁場與轉子磁場相互作用之結果，而且兩磁場間保持相對靜止，只是其作用角（兩磁場間夾角）不同而已。

    直流電機：定子磁場為一固定磁場，轉子磁場與定子磁場相互垂直，并保持空間相對位置不變。

    異步電機：定子磁場為旋轉磁場，轉子中導體切割定子旋轉磁場，產生感應電流，并在轉子中形成感應磁場，該磁場跟隨定子磁場同步運行，兩磁場間夾角近似為90度。

    同步電機：定子磁場為旋轉磁場，轉子電樞被直流激勵為一固定磁場，定子磁場與轉子磁場同步旋轉，兩磁場夾角為0度。

    步進電動機，無論是反應式或混合式，不外乎是一個轉子無外加勵磁電流的同步電機。在定子磁場激勵后，轉子磁場與定子磁場同步運行，并在空間的位置保特相對靜止，即夾角為0度，也就是處于最小磁阻狀態。當轉子與定子的“同步角差”大于步距角的一半時，則發生“失步”現象。

    步進電動機的定子磁場激勵方法，除了因電機繞組相數不同而異外，即使是同一電機，也有不同方式，于是便產生了許多驅動電路。但歸結起來，這些旨在使步進電動機按“步進”方式運行的常規線路，在步進電動機定子中所激勵的磁場都是“步進”的脈動旋轉磁場。它們在不同程度上使用步進電動機的運轉特性存在著低速振蕩、高速力矩小，共振、失步、分辨率低、功耗大等缺點，以致不能達到和滿足對步進電動機執行伺服所提出的高精度和高速度的要求。

    對步進電動機的這些缺點，提出了新的驅動概念一步進電動機同步矢量運轉方式，并研制成功了sv系列步進電動機同步矢量伺服系統。

    基于步進電動機在磁場作用原理上的上述特點，設想在步進電動機定子中產生一個具有恒模場強的均勻連續旋轉磁場，使步進電動機在該場的作用下同步平滑地運轉。現以三相步進電動機為例，簡述其原理。

    在步進電動機定子中要形成的均勻圓周旋轉磁場，如圖1所示。

    設p點為單位圓上的任意一點，矢量沿圓周均勻旋轉，模10p1等于常數；為此要建立一個數學模型，使三相繞組申流過的勵磁電流，在任意轉角都產生一滿足上述要求的合成磁場矢量



由圖1可得如下方程

整理并解方程得

   當然，這些也可用電磁場的理論求得，結果相同。它們是一組相位差為120度的雙峰曲線函數，其波形如圖2所示。



    從圖2可看出，當三相步進電動機工作手單三拍、雙三拍、三一六拍等任意一種步進運行方式時，其相電流值僅僅是電流波形上的特殊點，如圖2中的pl，p2 p3，p4…。它們在一個周期內分別位于0度，60度，120度．180度．240度圓周角上，其幅值等于一個單位即步進方式運行時，步進電機相電流的額定值。同時還可看出，相電流的每個周期，相當于步進電機步進方式運行時，三一六制的六步，或單三拍的蘭步。換言之，如bf110型步進電動機。上述雙峰曲線每80個周期，可使它旋轉一圈。
