沖壓生產自動化對提高沖壓生產率和保證操作安全具有重要的意義。近年來，我廠系列吊扇中定（轉）子沖片的生產，采用了自動送料裝置，沖壓生產的主體設備為沖壓機，本文介紹該裝置的結構及其設計和應用。

    采用j23-100型、loot開式雙柱可傾壓力機，滑塊行程為130mm。

    沖片半成品中為孔ml9。

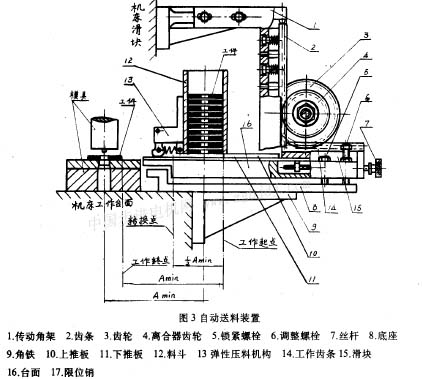

    根據沖片半成品的形狀，選用閘門式結構（如圖3所示），為二次送料形式，它具有結構簡單、送料準確等優點。該裝置由傳動、送料、調整、彈性壓料和安全保護等機構組成。并通過貯存一一送料一一定位一一沖壓等一連串連續作業過程來完成對定子沖片的沖壓加工。

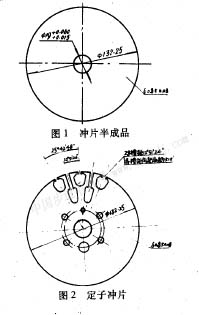

  將沖片半成品（如圖1所示）一次加  3主要零部件的功能與作用工成定子沖片（如2所示）。

    底座通過角鐵固定于沖壓機的床身，臺面有四個調整螺栓，用以調整與模具的凹模平面于同一平面上，以及與沖壓機中心（模具中心）的相對距離。

    傳動機構由傳動角架，齒艷、齒條、主軸、軸承、軸承座等零部件組成。它的工作原理為傳動齒條帶動離合器齒輪，而同軸上的齒輪帶動了工作齒條在水平面上的往復運動。

    行程比的計算公式為



    根據行程比并考慮到離合器的牙數必須與齒輪的齒數成比例的原則，初步選定齒輪的模數m=2。齒數z=25。

    齒數的確定必須滿足下式，

    將有關數據代入式(2)中可得



    齒輪轉速比的計算公式為

    可見，齒輪的速比與行程比的數值十分接近，加上絲桿有一定的調節范圍，故方案可采納。

    齒條與傳動角架處于浮動式連接，限位銷的平面與齒條的背面保持0.2mm左右的間隙，依靠彈簧支撐，其作用在于消除齒條在工作時垂直度的誤差，使齒輪與齒輪有一個良好的齒合。

    由滑塊、上推扳、下推扳、絲桿等零組件組成。它在傳動機構的作用下，完成沖-壓時的送料工作。

    工作齒條與滑塊連為一體，滑塊與推板面可調性連接。當滑塊作進給運動時，上推扳將料斗內的工件（其中一件）推出，并在彈性壓料機構的作用下，使工件進入轉換點（處）。然后在滑塊作第二次進給運動時，下推板將在轉換點（處）的工件推入模具中心，而上推板再次把工件推入轉換點（處）。這樣達到對工件連續不斷的送料。

    絲桿固定于滑板上，而螺母固定在下推板上，推板與滑塊的連接依靠螺釘，并在滑塊安放螺釘處均為腰圓槽。絲桿的主要作用是調節推板的工作起始位置和工作終點位置’(調節范圍為±12cm)使工件能正確地進入模具中心位置。

    安全離合器主要由離合器齒輪，半離合器，
