電機轉子鐵心高效迭壓工具的設計
徐光清
中圖分類號：tm305.1 文獻標識碼：c 文章編號：1001-6848 (2000)01-0041-02
1概述
隨著人民生活水平的提高，人們對機電產品、高檔家用電器的需求量大，對于規模經濟生產的風扇電機、洗衣機電機、脫水機電機、冰箱電機等系列電機，機電行業引進了相當數量的高速沖床，多工位級進模，能完成定轉子沖片的沖裁。定轉子斜直槽鐵心扣鉚的是少數，大多數的高速沖床、多工位級進模僅能完成定轉子沖片的沖制，自動理片。因此多數用單片聯沖，高速沖生產沖片及部分鐵心部件，大量的鐵心迭壓仍靠專用迭壓工具完成。
2轉子鐵心高效迭壓工具的組成

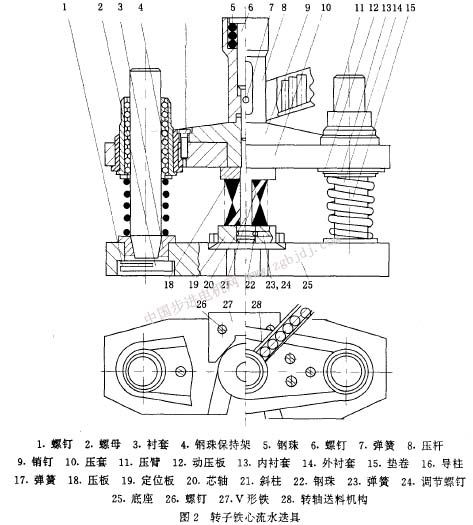

由于冷軋電工鋼價格上的差異等原因，我廠的高速沖床、多工位級進模未能發揮應有的作用。實際上我們采用單機套栽、雙機聯沖、高速沖并行生產，年產量近百萬臺的洗衣機電機、脫水機電機等電機定轉子沖片和一定數量的鐵心組件。傳統的斜槽鐵心速度慢、時間長，不適應大批量生產。高效斜槽轉子鐵心迭壓流水作業，圖1轉子鐵心用圖2轉迭流水迭具，圖3鐵心迭壓流水作業工藝流程，在坐產中發揮了良好的作用。
高效轉子鐵心迭壓工具由迭片機構、自動定心機構、壓緊機構三部分組成。迭片機構由19定位板、20定位芯軸、21定位斜柱組成，自動定心機構有27v型鐵；壓緊機構由8壓桿、11壓臂、12壓板等組成。鐵心迭片在機外作業，將整臺鐵心置于定位芯軸中，插入二定位斜柱完成迭片任務。迭具送入自動定心機構，油壓機活塞下行，在壓緊機構的作用下，壓緊鐵心退出假軸，壓入電機轉軸，油壓機活塞上行，迭具離機脫模，進入下一循環。每8 ~1o臺。高效轉子鐵心迭具結構簡單，造價低，只換8、18、19、21少數零件系列產品，轉換機制容易，適用于規模經濟生產。圖2是理想的高效迭具，復雜了一點，實際更為簡化。
3高效迭具的設計計算
高效斜槽鐵心迭壓適用于封閉斜槽鐵心迭壓、開口斜槽鐵心迭壓工具。在生產實踐中總結了洗衣機等封閉斜槽鐵心迭壓工具的計算方法。理想的斜槽鐵心為螺旋槽。理論上的定位斜鍵為旋鍵。由于螺旋鍵制造困難等原因，實際采用兩斜柱代替螺旋鍵是可行的。
斜柱的位置與直徑的計算：

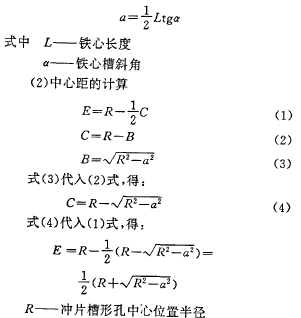

(1)位移量的計算（見圖4）
(3)斜柱直徑的計算
由圖4可見
進入： |
