鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)
彭澤鄉
（天津科爾摩根工業驅動有限公司，天津 300141）
摘要：鏈?zhǔn)脚谑且环N安裝在武裝直升機上的空對地航炮，是現代武裝機常用的武器裝備，本次設計是鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)的硬件和軟件，經聯試實驗符合設計要求，該系統的研制在國內尚屬首次。
關鍵詞：鏈?zhǔn)脚趇單片機，調速系統i自動控制，空對地
中圖分類號：tm921.5 文獻標識瑪：b 文章編號；1001- 6848( 2000)02 - 0055 - 02
鍵式炮是一種安裝在武裝直升飛機上的空對地航炮，是現代武裝直升機常用的武器裝備。本文介紹的是鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)，該系統的研制在國內尚屬首次。
1鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)的功能

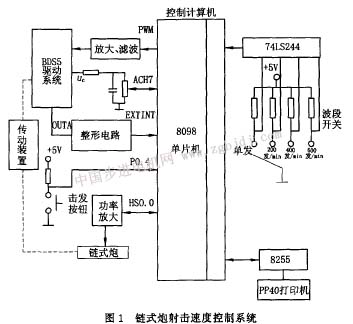

如圖1所示，控制計算機不停地檢測8098單片機的po.4口，看有無擊發信號產生，一經發現，便立即讀74ls244以確定射擊方式是單發還是連發。收扣機，延時50ms。若是連發，控制計算機還耍判別射速是200發／min、400發imin或600發／min，之后控制計算機轉至對應的程摩進行控制，控制信號由8098的pwm口輸出，經放大和濾波后加入控制計算機bds5驅動系統，使電機按控制規律運行。電機轉10周，鏈?zhǔn)脚谝晦D(zhuǎn)軸轉1周，發射一發炮彈。連發射擊時，控制計算機不停地檢測擊發按鈕是否釋放，沒有釋放，按原連射擊速度射擊，一但釋放，控制計算機在一轉軸的s2點處測試此時的角速度，判斷是否小于等于13radls，若滿足條件，一轉軸以4.578rad/s勻速地由s2點運行至s。點，控制計算機由hso.o口發出放扣機信號，并延時50ms，最終電機歸零。如果不滿足條件，一轉軸多轉一周，經過s2點處，再次測試角速度，直到條件滿足為止。8255口外接pp40打印機，將實時記錄運行結果輸出打印，以便更好調整控制算法，更有效地控制系統運行。
2鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)硬件
鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)的控制計算機及其外圍電路主要由以下三部分組成。
第一部分是以8098單片機為核心，配以74ls373、74ls138譯碼器、eprom2764和ram62256組成的控制計算機。
第二部分是接口電路，一個是74ls244及波段開關組成的射擊方式電路，另一個是8255接口及其外接pp40打印機，組成的輸出打印電路。
第三部分是外圍電路，由bdss驅動系統、放大、濾波電路、擊發按鈕、毫機位置和速度反饋電路等組成。bds5驅動系統由交流伺服電機、位置放大器和電源轉換部分組成。該系統以可控性高、精度高可靠性高著稱，是當今伺服系統發展的方向。
3鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)軟件
鏈?zhǔn)脚谏鋼羲俣瓤刂栖浖譃橐?098匯編語言編寫的控制算法部分和用bds5****語言編寫的接口及歸零程序兩部分。
4探索僅由bds5系統組成鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)
由于bds5系統有32個i/o可控口，用戶可對這些口進行設置，bds5就能按設置要求進行運行，所以，探索僅用bds5系統配以一些簡單元器件組成鏈?zhǔn)脚谏鋼羲俣瓤刂葡到y(tǒng)。
由圖2可知，第二方案硬件簡單，僅由bds5驅動系統、4個琴鍵開關和一個擊發按鈕開關組成，無論從體積、重量上都比第一方案小，更具實用價值。
