稀土永磁同步發電機cad系統
羅 玲，劉景林
（西北工業大學，陜西 西安 710072）
摘 要：稀土永磁同步發電機cad系統采用c語言編制。本文介紹其菜單結構、功能及特點，并將cad結果與實測數據進行了比較，二者相吻合。
關鍵詞：稀土永磁；同步發電機；cad
中圖分類號：tm341 文獻標識碼：a 文章編號：1001-6848(2000)05-0014-02
1 引 言
稀土永磁同步發電機具有體積小、重量輕、特性硬、過載能力強、工作穩定、可靠性高等優點，可為各種無人駕駛飛機機載設備提供穩定可靠的電力供應。作者緊密結合某艦載無人偵察機用交流發電機的研制采用c語言成功開發了稀土永磁同步發電機cad系統，從而大大縮短設計周期，為方案調整選優帶來了方便。本文介紹稀土永磁同步發電機cad系統的菜單結構，功能特點，并介紹本系統設計結果與電機實測數據的驗證。
2菜單結構

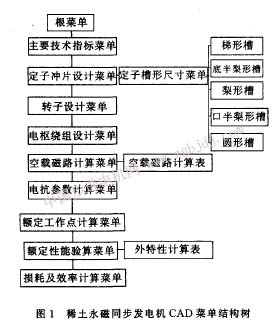

稀土永磁同步發電機轉子結構的不同，其磁路計算上也有所不同。該cad軟件針對某艦載無人偵察機用交流發電機的轉子結構一徑向瓦片激磁結構而編制。根據稀土永磁同步發電機電磁設計容及過程，該cad軟件由14個菜單嵌套組成，每個菜單完成一種設計計算功能。菜單結構樹如圖1所示。
3 軟件功能
本cad較件具有以下功能：
(1)電機電磁設計功能
輔助電機設計人員在給定的性能指標下進行電機的定子沖片、轉子結構、電樞繞組設計，對電機的空載性能、額定性能和外特性進行計算。在相應的菜單具有圖形輔助功能，即在該菜單下圖形輔助窗口顯示其相應的輔助圖，下面按菜單說明其圖形輔助功能。
定子沖片設計菜單：定子沖片圖。
定子槽形菜單：定子沖片圖。
轉子設計菜單：定轉子沖片圖。
空載磁路計算菜單：磁鋼工作圖。
空載磁路計算表：磁鋼工作圖。
外特性計算表：外特性曲線(u對，的曲線)
(2)電機基本材料庫的管理功能
電機基本材料庫包括磁鋼材料庫、軟磁材料庫、電磁線規庫，對電機基本材料庫可實現建立、修改、刪除和增加等功能。
4軟件特點

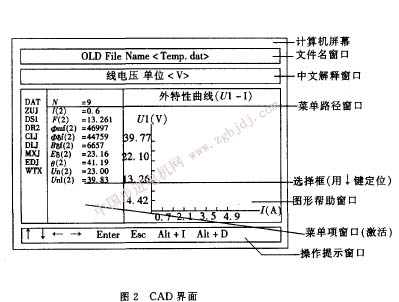

本cad系統按面向用戶的思想研制，其界面如圖2所示，系統具有以下特點：
(1)多級菜單結構，操作簡便、靈活，響應迅速
該cad系統的菜單按電機設計人員的習慣設置，菜單結構如上所述。用戶可修改任何想調整的輸人參數，系統將立即給出參數調整后的結果，使設計人員充分發揮其設計經驗而不受軟件系統的干擾。
(2)多窗口顯示
cad界面各窗口如圖2所示。對于用戶所選中的每一菜單項（變量符號），都在解釋窗口跟蹤顯示其物理意義（中文釋意）、單位以及是輸入量還是輸出量。對于一些難以統一解釋的尺寸參數，在輸入時還提供圖形輔助進一步說明，使設計人員只需關心電機設計本身，而不需花費精力去熟悉計算機系統。
(3)豐富的圖形輔助功能
設計人員可在圖形窗口立即獲得與其設計參數相應的圖表，如沖片圖、特性曲線等圖形結果，有利于設計人員對其設計結果迅速做出合理結論，明確調整目標，加速設計過程。圖3為某電機的定轉子沖片圖。
(4)統一的用戶畀面
cad過程的用戶界面與各類經驗曲線庫、基本材料庫管理的界面相同，操作方法也一樣，便于用戶掌握，擴充修改很方便。并由用戶設置口令，數據具有一定的保密 |
