基于有限元法的新型軸向磁場磁通切換型
永磁電機齒槽轉矩分析
張磊，林明耀，李鑫
（東南大學電氣工程學院，南京210096）

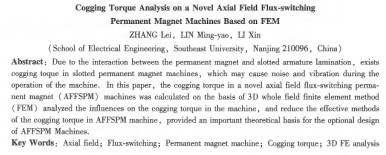

摘要：永磁電機中永磁體與有槽電樞鐵心之間的相互作用，產生齒槽轉矩，引起電機振動和噪聲。文章采用全場域三維有限元分析方法，對軸向磁場磁通切換型永磁電機的齒槽轉矩進行了仿真計算，研究了影響affspm電機齒槽轉矩的因素，給出了削弱齒槽轉矩的有效方法，為電機的****設計提供了重要的理論依據。
關鍵詞：軸向磁場；磁通切換；永磁電機；齒槽轉矩；三維有限元分析
中圖分類號：tm351 文獻標志碼：a 文章編號：1001-6848(2010)03-0018-03
0引 言
齒槽轉矩的存在，給永磁電機尤其是高精度永磁電機的性能帶來了不利的影響，導致電機運
行中產生振動、噪聲或起動困難等。在風力發電系統中，發電機必須克服齒槽轉矩才能正常起動和運行。齒槽轉矩的大小是衡量風力發電機性能好的重要指標。相關文獻對齒槽轉矩的產生、計算和削弱方法進行了研究，取得了大量成果。z．qzhu和s．m．hwang等人推導了永磁電機齒槽轉矩的解析表達式[2_5]，山東大學王秀和教授等分析了永磁電機齒槽轉矩的削弱方法[6-8]。然而，上述文獻的研究是針對單定子永磁電機的。本文以一臺三相12/10極affspm電機為例，采用全場域三維有限元法，對齒槽轉矩進行計算，分析了影響齒槽轉矩的主要因素．在此基礎上，得到了削弱affspm電機齒槽轉矩的有效方法，為該電機的設計和優化提供了理論依據。分析中，通過在電機外圍加空氣罩來計及電機外圍漏磁的影響，使建立的有限元模型更接近實際情況。
1電機結構
所研究的affspm電機樣機由兩個相同結構的定子和一個轉子組成。每個定子由l2個“u”型導磁鐵芯、l2塊永磁體和12個線圈構成。每個線圈繞在兩個相鄰“u”型導磁鐵芯的齒上，中間嵌入永磁體，永磁體沿切向交替充磁。兩側定子上正對的永磁體充磁方向相反。定子繞組采用集中繞組，
兩側正對的定子繞組相并聯。轉子共有10個齒（極），均勻設置在非導磁圓環的外圓周上。圖1為affspm電機的平面展開圖。
2有限元仿真
2.1有限元模型
為了考慮電機外圍漏磁對齒槽轉矩計算結果的影響，有限元建模時，在電機的外圍加上空氣罩，如圖2(a)所示。為了便于觀察，圖中只顯示電機一側定子的模型。圖2(b)為未考慮外圍漏磁時的電機有限元模型。為了減少計算量，空氣罩采用較粗的網格剖分。
2.2定子齒寬對齒槽轉矩的影響
保持永磁體磁化厚度不變，增大定子齒寬，相應減小定子槽口寬度。圖3為定子齒寬從占內徑圓弧6.5。順次間隔0 5。增至8.5。時，齒槽轉矩的變化增大.
2.3永磁體磁化厚度對齒槽轉矩的影響
保持定子齒寬不變，增大永磁體磁化厚度，
相應減小定子槽口寬。圖4為永磁體磁化厚度從占內徑圓弧60順次間隔0 5度增至8度時，齒槽轉矩的變化情提。從圖中可以看出，齒槽轉矩先減小后
增大，在7.5度時最小。
2.4定子槽口寬對齒槽轉矩的影響
在定子齒靠近定子槽側加倒角或磁性槽楔以減小槽口寬度。圖5足定子槽口寬分別為5.23 mm（未加倒角）、4 23 mm、3.23 mm和2.23 mm時齒槽轉矩的變化情況。從圖中可知，齒槽轉矩在投有倒角時最小，并隨 |
