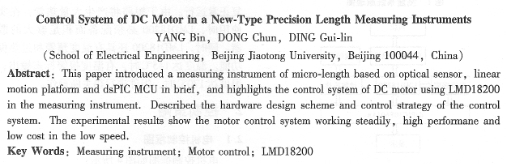

摘要：介紹了一種基于光學傳感器、直線運動平臺和clspic單片機的精密長度測量儀，并著重介紹了測量儀中以lmd18200為驅動芯片的直流電機控制系統。文章詳細描述了該電機控制系統的硬件電路、控制策略和軟件設計。經實驗驗證，該電機控制系統在低速時運行平穩、響應速度快、調速性能良好，可滿足測量儀的性能要求，并且成本低廉，運行可靠。

關鍵詞：長度測量儀；電機控制；lmd18200

中圖分類號：tm381    文獻標志碼：a    文章編號：1001-6848-(2010)03-0073-03



o引言

    到目前為止，國內外發展的精密長度測量方法有很多，主要分三大類：一是電學測量技術，包括電渦流傳感器測量、電容傳感器測量等；二是顯微鏡測量技術，以掃描隧道顯微鏡( stm)技術為代表；三是以備種激光干涉儀為代表的光學測量方法，其中包括x射線干涉儀、雙頻激光干涉儀，激光偏振干涉儀、光柵干涉測量、f p干涉儀等。這些測量方法精度較高，但是成本偏高，操作也較為復雜。

    本文提出了一種基于自動控制的新型精密測量系統，成本較低、操作簡單。該測量系統可實現自動多次測量，并自動校正誤差、處理數據。在理想情況下，本套系統的理論測量精度可以達到幾十納米。本文基于dspic單片機和lmd18200，開發了一個滿足測量系統性能要求、成本較低的直流電機控制系統。

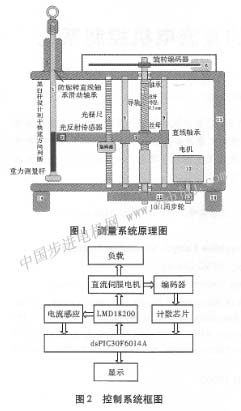

    測量系統原理如圖l所示。本測量系統主要由黑白分明的重桿、光反射傳感器、精密絲杠、光柵尺、旋轉編碼器、伺服電機以及控制電路組成。重桿靠自身重力壓在物體表面后，單片機控制電機轉動，電機帶動連接在絲杠上的光反射傳感器探測重桿的黑白分界線，然后單片機讀起始位置和終止位置處光柵和編碼器的脈沖數之差，并處理誤差，計算得出長度，最后結果通過液晶顯示。

    控制系統如圖2所示，采用dspic30f6014a作為控制芯片，處理收集到的數據并發送控制命令。h橋組件lmd18200接收單片機發出的控制信號，在內部上控后加載到直流伺服電機上。電機位置和速度信號通過光電編碼器反饋給單片機，而電路中電流信號則由lmd18200內置電流互感器輸入到單片機ad口。

    lmd18200將pwm管腳與dir管腳配合供單極性和雙極性兩種驅動方式[3]。

    lmd18200內部集成電流檢測電路。芯片每輸出1a電流，其管腳8輸出377 va。該電流經過采樣電阻變為電壓信號，輸入到pic單片機的ad轉換口，單片機處理后，通過控制pwm信號來控制電路中的電流，形成回路。不過該電流檢測電路僅檢測h橋臂上端晶體管中的電流，而不是反饋電流。

    lmd18200內部含有限流保護電路，用于檢測器件中的浪涌電流，該電流接近10 a時，迅速關斷功率器件。一旦外界短路故障消失，器件就恢復正常運行。由于短路將產生大量熱量，在實際使用時，lmd18200必須配備面積足夠大的散熱器。同時，lmd18200還具有溫度預警和過熱保護功能。溫度達145攝氏度時，有溫度報警標志輸出；當溫度達170攝氏度時，組件進行熱關斷操作。

    本文中，對電機的速度和位置采用pid調節器，對電流采用pi調節器。本文采用的是雙極性驅動方式（如圖3所示）。
