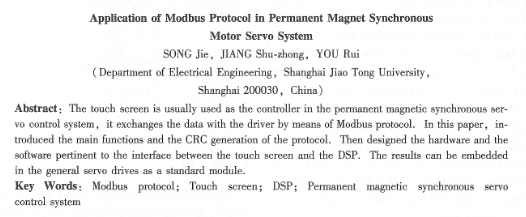

摘要：觸摸屏常常用作永磁同步伺服系統中的控制器，通過modbus通信協議與驅動器進行數據交換。文章針對觸摸屏的主要功能，詳細介紹了modbus協議中常見功能的實現、crc -16校驗碼的生成，然后給出了驅動器中dsp與觸摸屏通信接口的硬件和軟件設計。所得結果可作為標準模塊嵌入通用伺服驅動器。

關鍵詞：modbus協議；觸摸屏；dsp；永磁同步伺服系統

中圖分類號：tm351, tm341    文獻標志碼：a    文章編號：l001-6848(2010)04-0083-02

    永磁同步電動機伺服系統經過近十年國內科研單位、制造廠家、用戶的共網努力，在某些行業獲得了成功的應用[1,2]。系統一般由控制器、驅動器、永磁同步電機、傳感器構成，按控制器、驅動器的復雜程度及二者之間的功能分配，控制系統分為單軸系統、多軸系統和獨立控制系統。通常驅動器與控制器的接口有兩種，一種是模擬和數字脈沖接口，表示電機的速度、位置、旋轉方向，多用在單軸系統中。另一種是現場總線接口，如modbus、profibus、can_ open等，多用在多軸系統中。獨立控制系統則根據具體應用，選擇所需的接口形式。從控制信號傳輸?shù)目煽啃院拖到y(tǒng)配置看，總線接口將是主流。這些現場總線接口中，modbus通信協議被廣泛應用在人機界面、plc、變頻器、現場儀表、閥門等自動化設備中，并在該協議的基礎上連接構成工業網絡，進行現場控制和集中監控，是工業領域內全球最流行的協議之一。

  本文以觸摸屏為控制器，開發的永磁電機驅動器和觸摸屏之間通過modhus協議進行通信。給出了驅動器中dsp與觸摸屏通信接口的硬件和軟件設計。

    由于modbus協議只定義通信設備間傳輸?shù)臄?shù)據幀的結構和格式，并不具體規定物理層，因此modbus協能支持串口rs232、rs422、rs485和以太網等各種通信接口、通信網絡和通信介質。ⅱ公司28系列dsp具有串行通信口，施耐德公司的觸摸屏xbtgt2330系列配備com1和com2兩個通信接口，分別支持rs232和rs422、rs485通信接口。因此modbus協議可以作為dsp與觸摸屏的通信協議。

    28系列dsp使用的電源電壓為3.3 v，其串口信號的高電平也為3.3 v，但觸摸屏兩個通信接口的信號高電平達到5v，兩者電平不匹配。另外dsp的串口支持rs232接口，與觸摸屏的com2通信時，必須進行rs232與rs485之間的轉換。為解決電平匹配和通信接口轉換，設計了圖1所示的通信電路。芯片max3232解決了dsp的收發信號rx和tx與觸摸屏的電平匹配問題，該芯片的管腳7和8可與觸摸屏com1的相應端直接連接，進行rs232通信。芯片max485可使rs232和rs485兩種通訊方式兼容。處于半雙工工作模式的max485，接收使能端re和發送使能端de不能同時有效，輸出高電平時，max485接受數據，輸出低電平時，max485發送數據。當dsp的rx端接收數據時，tx端輸出低電平，經max3232和三極管ql兩次反相后，max485的re端為低電平有效，max485從觸摸屏接收數據并發送。當dsp的tx端發送數據為高電平時，max485的de端為高電平有效，max485從dsp接收數據，tx端發送數據為低電平時，de端為低電平，由于電阻蜀的上拉和r，的下拉，差分信號a-b被視為低電平。因此rx端發送的數據能夠被觸摸屏接收。圖中的電阻r。為傳輸線匹配電阻，抑制從負載端反射回來的信號發生再次反射。保持a、b兩端的輸入阻抗相等。在要求數十米以上的通信距離時，****采用rs422、rs485通信接口。



     dsp通信軟件系統初始化、串口發送處理、串口接收處理、crc校驗、數據幀分析處理、報警等功能子模塊。dsp通信程序流程如圖2所示。軟件設計的關鍵是串行口接收中斷程序和crc校驗程序的設計。觸摸屏作為主站，按modbus協議下發命令或數據，并等待dsp應答，收到應答信號后，經過校驗正確即認為通信成功，校驗有誤則認為此次通信失敗，并在停頓4個字符傳輸時間后，重發該指令，直到接收成功并校驗正確為止。

dsp作為從站，串口接收數據采用中斷方式，當檢測到幀的結束時進入處理程
