基于自整定模糊pid控制器的srm調速系統
惠鴻忠1，陳蓮2
(1聊城大學，山東聊裁252059；2山東第二技術學院，山東聊城252027)

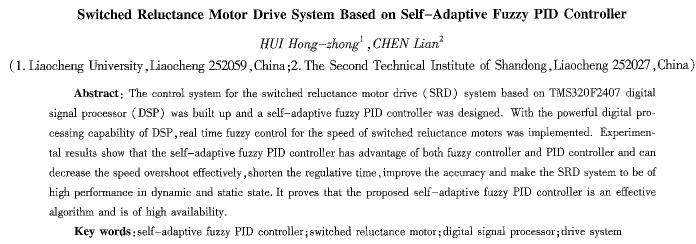

摘要：以數字信號處理器為主控芯片，建立了開關磁阻電動機調速控制系統，設計了自整定模糊pid控制器，實現了開關磁阻電動機轉速的實時控制。實驗證明，自整定模糊pid控制器兼有模糊控制器和pid控制器的優點，能有效減小系統超調，縮短系統調節時間，提高系統穩態精度，它是一種有效的控制算法，具有較高的應用價值。
關鍵詞：自整定模糊pid控制器；開關磁阻電動機；dsp；調速系統
中圖分類號：tm352 文獻標識碼：a 文章編號：1004—7018(2010)04—0045—03
0引言
融開關磁阻電動機、現代電力電子技術與控制技術于一體的開關磁阻電動機調速系統具有電機結構簡單，成本低廉，系統可靠性高，調速范圍廣，可以實現高起動轉矩和低起動電流等優點，是一種****發展?jié)摿Φ男滦碗姍C(jī)調速系統[1]。但是，由于開關磁阻電動機具有嚴重的非線性及變結構、變參數特點，難以建立精確的數學模型，且在不同的控制策略下其參數、結構都是變化的，因此固定參數的pid控制方式難以獲得理想的控制性能[2]。模糊控制是目前應用較多的一種智能控制方法，無需被控對象準確的數學模型即能實現較好的控制效果。其特點是當工作條件在大范圍內變動時，動態響應快，超調小，且具有很好的魯棒性。但模糊控制的系統中又很難消除穩態誤差，而且在變量分級不夠多的情況下，常常在平衡點附近會有小的振蕩現象[3]。針對以上情況，本文在參考一些模糊控制和模糊pid控制算法[4-5]。的基礎上，設計了采用自整定模糊pid控制器為速度調節器、以數字信號處理器
0引言
融開關磁阻電動機、現代電力電子技術與控制技術于一體的開關磁阻電動機調速系統具有電機結構簡單，成本低廉，系統可靠性高，調速范圍廣，可以實現高起動轉矩和低起動電流等優點，是一種****發展?jié)摿Φ男滦碗姍C(jī)調速系統[1]。但是，由于開關磁阻電動機具有嚴重的非線性及變結構、變參數特點，難以建立精確的數學模型，且在不同的控制策略下其參數、結構都是變化的，因此固定參數的pid控制方式難以獲得理想的控制性能[2]。模糊控制是目前應用較多的一種智能控制方法，無需被控對象準確的數學模型即能實現較好的控制效果。其特點是當工作條件在大范圍內變動時，動態響應快，超調小，且具有很好的魯棒性。但模糊控制的系統中又很難消除穩態誤差，而且在變量分級不夠多的情況下，常常在平衡點附近會有小的振蕩現象[3]。針對以上情況，本文在參考一些模糊控制和模糊pid控制算法[4-5]。的基礎上，設計了采用自整定模糊pid控制器為速度調節器、以數字信號處理器系統中，tms320f2407的功能是綜合處理速度指令、速度信號以及電流傳感器、位置傳感器的反饋信息，通過pwm發生器向功率變換器一絕緣柵雙極晶體管輸出pwm信號，控制igbt的工作狀態，實現對srm運行狀態的控制。位置檢測裝置對srm的轉子位置進行檢測，并將檢測信號送入dsp的cap單元，經處理后得到電機的速度和轉向，從而完成速度環的閉環控制。電流檢測裝置用于檢測電機的相電流，經隔離放大后，送入dsp的a／d接口，實現模擬量向數字量的轉換，繼而實現電流環的閉環控制。功率變換器的作用是為srm的運行提供能量。
對于開關磁阻電機的控制，傳統的方法是在起動和低速時采用電流斬波控制，高速時采用角度位置控制。其優點是可以通過合理選擇參數，使得開關磁阻電機在整個運行范圍內工作于較佳狀態；但因存在模式轉換，因而控制復雜，成本偏高。而采用pwm技術，固定導通角，對調速系統的功率開關實施斬波，實現調壓調速，在整個速度范圍內實現單一模式控制，控制簡單、性價比高。tms320f22107恰好帶有pwm發生單元，可以產生8路具有可編程死區和可變輸出極性的pwm信號。pwm信號經過光電隔離后輸入到功率變換電路，用以控制電機的運行。
2自整定模糊pid控制器的設計
2．1控制器結構及工作原理
自整定模糊pid控制器由兩部分構成，即常規hd控制部分和模糊推理的參數校正部分，如圖2所示。
自整定模糊pid控制器的工作原理是：在運行中通過不斷檢測偏差e和偏差變化率ec，將其輸入模糊 |
