新型無鐵心永磁直驅風力發電機

    楊衛平，  袁龍生，趙朝會

(上海電機學院電氣學院，上海200240)

       摘要：針對傳統永磁直驅風力發電機結構重量大、齒槽轉矩嚴重、定轉子之間存在電磁吸力并存在鐵心損耗等問題，采用Maxwell2D軟件，優化I廣傳統永磁直驅風力發電機的極數、磁鋼寬度和厚度。在轉了直徑不變的情況下，對定、轉子材料不『日的三種水磁直驅風力發電機進行了建模和仿真，比較分析了這三種發電機的優缺點，提出了新型尤鐵心永磁直驅風力發電機一仿真和計算結果表明：加入Halbach列后的新型無鐵心水磁直驅風力發電機是一種重量較輕、氣隙磁密相對較高的電機。

    關鍵詞：永磁直驅風力發電機；無鐵心；氣隙磁密

    中圖分類號：TM 315文獻標志碼：A文章編號：1673—6540(2010)05—0011-05

0 引言

      在能源短缺的今天，作為可再生能源的風能成為研究熱點之一，風力發電也引起了各國學者的不斷關注。

    文獻[1]通過對幾種常見的永磁直驅同步發電機(DDPMG)類型(徑向結構發電機、軸向結構發電機)的研究，設計了一臺具有輔助磁極的切向磁鋼直驅發電機[2]，該電機為切向結構和徑向結構的組合，減小了轉軸側永磁體的漏磁，提高了氣隙磁密；但電機結構復雜，鐵心損耗嚴重。文獻[3]介紹了一個軸向磁通永磁直驅風力發電機，并優化設計了100 kW的永磁直驅風力發電機，但該電機的氣隙磁密較低，功率密度難以提高，導致材料利用率較低。文獻[4]介紹了10 MW永磁直驅風力發電機，雖然其結構簡單、工作可靠，但電機定、轉子之問的電磁吸力較大，使得電機的結構重量大，要求電機有一定的結構剛度。

  為了解決傳統DDPMG結構重量大、齒槽轉矩嚴重、鐵心損耗較大且定、轉子之間存在電磁吸力等問題，文獻[5]提出了一種定子元鐵心永磁直驅風力發電機的結構，該電機重量得到很大程度地減輕，但氣隙磁密相對較低，高功率密度難以滿足。

    本文采用Ansoft軟件中的Maxwell2D平臺，優化傳統永磁直驅風力發電機的極數、磁鋼寬度和厚度，并對定、轉子分別為導磁材料和非導磁材料三種組合的永磁直驅風力發電機進行了建模與仿真，分析比較了這三種發電機的優、缺點；最后，為了降低永磁直驅風力發電機的結構、重量，并且保持較高的氣隙磁密，提出永磁體采用Halbach陣列的新型無鐵心永磁直驅風力發電機。

1  永磁直驅風力發電機結構參數的選取及優化

l.1永磁直驅風力發電機的結構

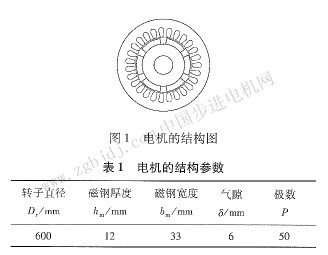

    圖1為水磁直驅風力發電機的結構圖，表1顯示了電機的豐要結構參數。

1．2永磁直驅風力發電機極數、磁鋼厚度和磁鋼寬度的確定

    圖1所示的永磁直驅風力發電機，極數P與磁鋼寬度bm決定了電機極弧系數α的大小、在極距t相同(即極數一定)時，磁鋼寬度bm窄，則極弧系數α就小，電機氣隙磁密Bδ相對就較低；磁鋼寬度6。寬，則極弧系數α就大，電機氣隙磁密Bδ就相對較高。但bm過寬時，將出現極間漏磁，使得Bδ增加不多。

l.2.1極數的選擇

    在磁鋼寬度bm=33 mm、極數不同時，極弧系數和氣隙磁密Bδ的變化情況，如表2所示。

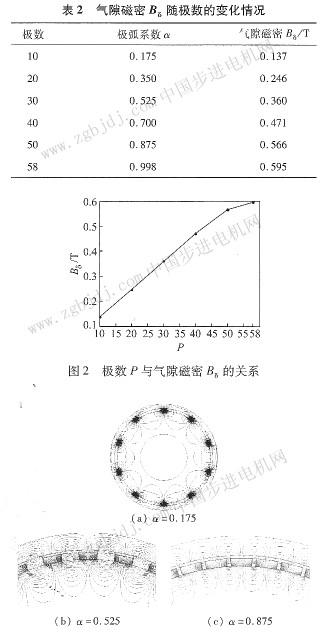

    由表2可以繪制出圖2所示在磁鋼厚度hm=12 mm和磁鋼寬度bm=33 mm時，電機極數P與氣隙磁密Bδ之間的關系益線。

    由圖2看Ⅲ：在磁鋼厚度、磁鋼寬度、氣隙一定的情況下，隨著檄數的增加，氣隙磁密逐漸增大；但當極數增大到50時，氣隙磁密的增加量明顯減小，原因是隨著極數的增加，電機極間漏磁增大，這點可以從圖3看出，圖3所示為不同極弧系數下(即不同極數)電機的磁力線分布。

      由以上討論可知，為了保證永磁直驅風力發電機較高的氣隙磁密和較小的極問漏磁，選取電機的極數為50，即極弧系數為O.875。

l.2．2磁鋼寬度的選擇

    圖4為P=50、磁鋼厚度hm=12 mm的情況下，磁鋼寬度bm與電機氣隙磁密之間的關系。

    由圖4可以看出：在極數P、磁鋼厚度、氣隙一定的情況下，隨著磁鋼寬度的逐漸增加，氣隙磁密逐漸增大，但當磁鋼寬度增加到33 mm時，氣隙磁密
