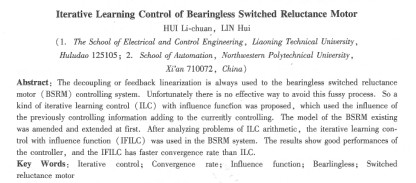

摘要：對磁懸浮開關磁阻電機進行控制時，往往需要進行復雜的解耦和反饋線性化步驟，如何避免這些繁瑣的設計過程還無有效的方法。文章利用以往時刻對當前控制量的影響程度提出了一種具有影響函數的迭代學習控制器，為此首先針對目前現有的磁懸浮開關系統進行了數學模型的修正及擴展，進而通過分析了迭代學習算法存在的問題，設計了一種具有影響函數的迭代學習控制，最后對磁懸浮開關磁阻電機啟動狀態進行了實驗控制，表明算法在收斂速度以及高精度跟蹤性能方面的良好優勢：

關鍵詞：迭代學習；收斂速度；影響函數；磁懸浮；開關磁阻電機

中圖分類號：tm36 +4; tm352    文獻標志碼：a    文章編號：1001-6848(2010)06-0032-04

  相對其他電機來說，開關磁阻電機具有工作可靠、轉矩慣量比大、效率高并且成本低等優點，因此作為一種高速、超高速電機越來越得到廣泛的應用。而機械軸承的磨損則嚴重制約著開關磁阻電機轉速的進一步提高，因此利用磁軸承代理機械軸承的磁懸浮開關磁阻電機引起了廣大學者及科研人員的注意，許多文獻對此進行了相關內容的研究[2-7]。

    文獻[2]在對bsrm系統模型進行可逆性分析的基礎上應用了神經網絡逆系統方法，將非線性、強耦合的多變量系統轉變?yōu)?個彼此無耦合的偽線性子系統，進而通過設計閉環專家pid控制器實現了良好的動靜態性能。然而該研究?jī)?nèi)容沒有考慮徑向位移對徑向力的影響，并且采用了專家經驗使得控帶4器設計增加了一定難度。文獻[3]根據徑向位置的耦合情況提出了反饋線性化的動態解耦算法，實現了徑向位置兩自由度的完全解耦及獨立控制。但是僅僅考慮了位置上的解耦，并且是在模型已知的情況下進行的反饋線性化，這在實際應用中是不能實現或具有相當大的誤差的。同樣的問題也出現在文獻[4]中，采用微分幾何理論進行狀態反饋控制解耦的方法也具有一定的局限性。文獻[5]和文獻[7]在對系統進行可逆分析的基礎上，采用狀態反饋和神經網絡逆進行動態解耦進而進行控制的思路，在一定程度上解決了耦合對控制器設計的影響，但是同樣沒有跳出先解耦然后進行控制的局限，并且采用模糊控制需要專家經驗知識庫。

    可以看出，日前對bsrm系統進行控制的方法均是進行多變量解耦，然后再進行控制器的設計實現某種目標跟蹤。然而解耦是以已知模型為基礎的，其模型的準確度在一定程度上影響著控制性能的優劣。對于bsrm這樣的多變量系統來說，其準確模型的獲取具有一定難度，如何能有效利用系統已知的少許信息，不必經過解耦而實現系統的精確輸出是本文要研究的內容。

  本文首先針對現有文獻分析了bsrm系統在徑向位移影響下的徑向力模型，同時考慮了與旋轉力相互影響的整體模型。進而針對這類非線性、強耦合系統進行了具有影響函數的迭代學習控制算法設計，避免了解耦過程。最后通過實驗表明了方法的有效性。

    常見的12/8相bsrm系統在考慮徑向位移影響的a相激勵時數學模型如下式所示。

式中，ima表示主繞組電流，isa1，、isa2表示徑向電流；模型系數kfi（i=l，2，3）與上述電流以及旋轉角度有關。

式中，nm、ns分別為主繞組和徑向力繞組的匝數；μ表示空氣的磁導率；l為定子疊片長度；r為轉子極半徑；l0為定子、轉子中心重合時的平均氣隙長度。同理可得到其余兩相模型。

    通過上述模型可以看出，徑向力不僅與徑向力電流有關，還與電機旋轉角度有聯系，而文獻[3]在分析過程中，將角度視為給定，沒有考慮輸出角度的影響。結舍文獻[9]考慮旋轉力矩如下：

進而通過牛頓定理及旋轉運動方程可得
