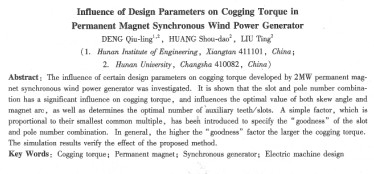

永磁同步風力發電機設計參數對齒槽轉矩的影響
鄧秋玲10，黃守道2，劉婷2
（1湖南工程學院電氣與信息工程系，湘潭411101；2湖南大學電氣與信息工程學院，長沙410082）
摘要：研究了2 mw永磁同步風力發電機的某些設計參數對齒槽轉矩的影響。研究表明槽數和極數配合對齒槽轉矩有重要影響，它也影響****斜槽和****極弧系數，也決定了輔助齒槽的****數值。該文引入了一個與槽數和極數成比例，而與它們的最小公倍數成反比例的利益因子來表示槽數和極數配合的好處。一般說來，利益因子越大，齒槽轉矩也越大。仿真結果證明了提出方法的效果。
關鍵詞：齒槽轉矩；永磁；同步發電機；電機設計
中圖分類號：tm315：tm313 文獻標志碼：a 文章編號：1001-6848 (2010) 07-0009-04
0引 言
在傳統的風電系統中，風輪機必須通過齒輪箱和發電機相連接，齒輪箱的存在會使系統遭受機械故障，齒輪又是噪聲的主要來源，還會引起功率損耗，并增加成本。因此為了增加系統的可靠性和降低維護費用，可以取消齒輪箱。由于永磁材料磁性能的改善和價格的降低，可用永磁體代替同步電機的勵磁繞組，使永磁發電機極距減小，電機的轉速可以設計得較低，因此永磁同步發電機是直驅風輪****的方法[l-2]。永磁同步發電機還具有結構簡單、效率高等優點。然而，由于永磁電機磁路結構在空間呈周期性分布，在某些情況下會產生齒槽轉矩，
因而會引起時片的速度脈動并帶來振蕩，齒槽轉矩的存在會降低風輪機的切入速度，使風能轉換系統的利用率降低。因此，降低齒槽轉矩也是永磁同步風力發電機一個重要的設計目標。
本文研究了2 mw永磁同步發電機某些設計參數對齒槽轉矩的影響。特別是齒槽配合對齒槽轉矩的影響，也考慮了齒槽配合與某些設計參數之間的關系，如齒槽配合與極弧、斜槽、輔助齒槽等設計參數之間的關系。
1齒槽轉矩的產生原理及解析分析
永磁電機的齒槽轉矩是由永磁體磁動勢諧波和開槽引起的氣隙磁導諧波共同作用產生的。當定轉子存在相對運動時，處于永磁體極弧部分的電樞齒與永磁體間的磁導基本保持不變，因此這些電樞齒周?chē)拇艌?chǎng)也基本保持不變，而與永磁體兩側面對應的由一個或兩個電樞齒所構成的一小段區域內，磁導變化大，引起磁場儲能變化，從而產生齒槽轉矩。齒槽轉矩定義為電機不通電時的磁場能量w相對于位置角的負導數，即：
因此，齒槽轉矩主要發生在磁極間的邊緣磁場和定子槽區域之間，典型的齒槽轉矩波形圖如圖l所示。從圖中看出，當極間軸線分別與齒中心和槽中心對齊時瞬態齒槽轉矩為零。齒槽轉矩正的****和負的****值發生在極間軸線差不多與槽的邊緣對齊的位置。
為了便于分析，作以下假設：①電樞鐵心的磁導率無窮大，永磁材料的磁導率與空氣的相同；②除特別說明外，同一電機中的永磁體形狀尺寸相同、性能相同、均勻分布；③鐵心疊壓系數為1。
由假設得到：電機內存儲的磁場能量近似為電機氣隙和永磁體中的磁場能量：
可知：磁場能量取決于電機的結構尺寸、永磁體的性能以及定轉子之間的相對位置。對電機的齒槽轉矩進行仿真，可將繞組的電源改為電流源，并將其值賦為零，此時電機的轉矩就是齒槽轉矩。
由虛位移法可以得到齒槽轉矩的表達式：
2槽數和板數配合的選擇
由式(3)可以看出，齒槽轉矩的頻率與電機的極數和槽數的最小公倍數有關系。對每極槽數為整數的電機來說，在電機轉過兩個齒的時間內，齒槽轉矩一般波動2次，經歷兩個周期。例如180槽，90極的電機其兩個齒距內齒槽轉矩波形圖如圖2(a)所 |
