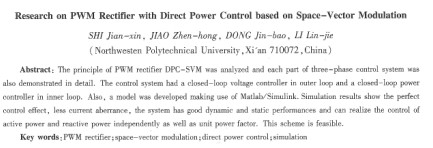

基于空間矢量調制的直接功率控制pwm整流器研究
時建欣，焦振宏，董金寶，李林杰
（西北工業大學，陜西西安710072）
摘要：分析了pwivj整流器基于空間矢量調制的直接功率控制(dpc-svm)的原理，對三相控制系統的各個部分進行了詳細的闡述。該控制結構為直流輸出電壓外環，功率控制內環。利用iviatlab/simulink軟件建立系統模型進行仿真研究，得到各個電氣骨的實時波形。仿真結果表明，該方法控制效果優異，電流畸變小，具有良好的動靜態性能，系統能夠很好地實現有功功率和無功功率的控制，同時確保輸入側功率因數為1，方案切實可行。
關鍵詞ipwm整流器：空間矢量調制：直接功率控制；仿真
中圖分類號：tm34 文獻標識碼：a 文章編號：1004-7018(2010)07-0060-03
0引言
pwm整流器因其交流側功率因數高、輸入電流偕波小、掛網為無污染綠色負載，是諧波抑制與無功補償方向的一個研究熱點。針對pwm整流器的控制策略，基于開關表的直接功率控制。雖然具有控制系統算法簡單、動態響應快的優點，但是這種類似于電機控制領域的直接轉矩控制，存在開關頻率不固定的缺點，不利于濾波器的設計，而且直接功率功制（以下簡稱dpc）控制要達到比較好的控制效果，需要較高的采樣頻率，這對控制器和a/d轉換器提出了更高的要求。
參考文獻[9]提出，無論是電壓矢量定向直接電流控制voc，還是直接功率控制dpc，在線電壓畸變的情況下都不能獲得良好的正弦線電流控制效果。只有基于虛擬磁鏈的直接功率控制，可以取得低諧波和線電流正弦化的控制效果，但同時指出，變化的開關頻率增加了輸入lc濾波器的設計；違背極性一致的控制率；滯環比較器需要較高的采樣頻率：需要快速的處理器和a/d轉換器。
基于以上原因，本文采用svm調制模塊取代開關表，介紹了基于虛擬磁鏈估計器取代電壓傳感器，利用空間矢量調制、開關頻率固定的直接功率控制( dpc-svm)。
1基于空間矢量調制的dpc原理
常規的dpc控制在一段時間內只能從六種電壓矢量中選擇電壓矢量。當有功功率p需要調整時，總是選擇電壓矢量所在區間相鄰的電壓矢量，這樣會導致電壓矢量在q軸i一的投影很小，使無功功率在這個電壓矢量區域失控，電流波形存在一定的畸變。解決這個問題的辦法是：利用空間電壓矢量可以產生任何方向電壓矢量的原理，基于當前的網側電壓矢量的相位，計算產生一個至少和它相差一定角度的空間電壓矢量，保證這個電壓矢量在q軸上一定大小的投影，這樣既可以達到控制無功功率的目的，又能滿足控制有功功率的要求。這種控制策略就是空間矢量調制的直接功率控制( dpc svm)，又稱定頻直接功率控制。基于虛擬磁鏈的dpc-svm控制原理框圖如圖1所示。
由圖1可以看出，將虛擬磁鏈vf應用于dpc控制，不需要測量電壓信號，只需測量兩相電流信號，從而減少了傳感器的數量。采用功率內環和電壓外環結構控制，利用空間矢量調制svm模塊實現開關頻率固定。從圖中可以看出，將無功功率指令qref，設置為0，以實現單位功率運行；有功功率指令值基于空間矢量調制的直接功率控制pwm整流器研究議糌走前prec由外環pi調節器輸出得到；然后分別將它們與vf輸出的q和p值比較，將偏差信號送入pi控制器后經過坐標變換得到電壓信號uα，和uβ，然后直接送人空間矢量調制模塊( svm)處理得到開關信號（空間矢量調制模塊svm工作原理不再詳述）。
用svm調制模塊取代傳統dpc控制中的滯環控制器和開關表，不使用非線性控制器，雖然結構有所復雜，但是開關頻率同定，采樣頻率低，彌補了傳統dpc控制的各種缺點。
2虛擬磁鏈估計器設計
通過虛擬磁鏈估計器來估計有功和無功功率，可以省去網側交流電壓傳感器，這樣既可以實現功率電路和控制電路的隔離，提高系統可靠性，又使電路結構簡單化，降低了成本.
虛擬磁鏈的概念是由交流電機引出的，將交流側電源等效為一個虛擬的交流電機。其中，r、l代表了虛擬電機定子的電阻和漏感，而線電壓uab、ubc、uca可由虛擬 |
