特點
　　1.5 安培 50 伏特連續輸出率
　　低 RDS（on）DMOS 輸出驅動器
　　接地短路保護
　　加載短路保護
　　通過 6 位線性 DAC 優化微步
　　可編程混合、快與慢電流衰減模式
　　可數字計時的 4 兆赫內部振蕩器
　　串行接口控制芯片功能
　　對低功率耗散同步整流
　　內部欠壓鎖定（UVLO）及過熱斷電電路
　　交叉電流保護
　　與 5 或 3.3 伏特控制信號兼容的輸入
　　睡眠及空閑模式
　　
　　描述
　　為雙極微步步進電動機的脈寬調制（PWM）電流控制而設計的 A3992，能夠連續輸出電流至 1.5 安培，工作電壓為 50 伏。可通過串行接口控制內部固定停機時間脈寬調制（PWM）電流控制計時電流，并可在低、快速及混合衰減模式下進行操作。
　　
　　可通過有兩個 6 位線性 DAC 串行接口及參考電壓來設置期望的負載電流電平。該 6 位控制器允許不同步進方式，包括微步至完整步進驅動的轉矩控制。負載電流在****值增量的 1.56％中設置。
　　
　　同步整流電路允許負載電流在電流衰減過程中通過 DMOS 輸出驅動器的低 RDS（on）流動。此特性使該產品在大多數應用中不需要外部鉗位二極管，節約了成本與外部元件數量，而功率消耗則降到最小值。
　　
　　內部電流保護包括接地短路、短路負載、因滯后而引起的過熱關機與交叉電流保護。不需要特別的加電排序。
　　

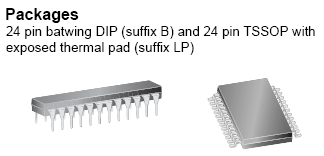

　　A3992 采用超薄（1.2 毫米，****高度）、帶外露隔熱盤的 24 引腳 TSSOP（后綴 LP）及帶兩個銅質蝙蝠翼狀片（后綴 B）的 24 引腳塑料 DIP 封裝。LP 上的外露隔熱盤處于地電位之下，不需要電絕緣。兩種封裝都為無鉛封裝，采用 100％霧錫電鍍引腳框。
