摘要
     本實用新型涉及一種輸出電流可選擇的步進電機驅動器，它包括多路模擬開關芯片U 1、撥碼開關S1、若干個電阻，撥碼開關S1的一側接地，另一側各經電阻1接電壓’VCC，同時另一側分別與多路模擬開關芯片U1的多個控制輸入腳相連，多路模擬開關芯片U1的多個通道的輸入端分別經電阻2接地，多路模擬開關芯片U1的輸出端接主控芯片的REF’腳，接到多路模擬開關芯片U1的多個通道的輸入端的電阻2的阻值相異。  本實用新型通過撥碼開關控制多路模擬開關通道的通斷，再經不同阻值的電阻分壓，使主控芯片的REF、腳得到不同的電壓，從而形成不同的輸出電流，方便地實現對輸出電流的控制和選擇，滿足用戶的不同需要。

1．一種輸出電流可選擇的步進電機驅動器，其特征在于包括多路模擬開關芯片U1、撥碼開關S1、若干個電阻，撥碼開關S1的一側接地，另一側各經電阻(1)接電壓VCC，同時另一側分別與多路模擬開關芯片U1的多個控制輸入腳相連，多路模擬開關芯片U1的多個通道的輸入端分別經電阻(2)接地，多路模擬開關芯片U1的輸出端接主控芯片的REF腳，所述的接到多路模擬開關芯片U1的多個通道的輸入端的電阻(2)阻值相異。
    2．根據權利要求1所述的輸出電流可選擇的步進電機驅動器，其特征在于所述的多路模擬開關芯片U1采用CD4051，撥碼開關S1采用6腳3路開關，所述的電阻(1)包括電阻R6、R5、R4，所述的電阻(2)包括電阻R2、R3、R7、R8、R12、R11、R10、R9；S1的1、2、3腳接地，S1的4、5、6腳分別經電阻R6、R5、R4接電壓VCC，同時S1的4、5、6腳分別與U1的1 1、10、9腳相連，U1的1、2、4、5、12、13、14、15腳分別經電阻R2、R3、R7、R8、R12、R11、R10、R9接地，且R2、R3、R7、R8、R12、R11、R10、R9的阻值相異，U1的3腳接主控芯片的REF腳，同時U1的3腳經電阻R1接電壓VCC，U1的6、7、8腳接地，U1的16腳接電壓VCC且經電容C1接地。

輸出電流可選擇的步進電機驅動器

技術領域

     本實用新型涉及一種步進電機驅動器，尤其涉及一種輸出電流可選擇的步進電機驅動器。

背景技術

     一般步進電機驅動器的驅動電壓、驅動電流都是一定的，不能根據使用的實際情況進行調節，使用范圍單一，使用效率不高，不能滿足用戶的多種使用需要。

發明內容

     本實用新型主要解決步進電機驅動器的輸出電流不能根據實際需要進行控制和選擇的技術問題；提供一種可方便地對輸出電流進行控制和選擇，擴大驅動器的使用范圍，提高使用率的輸出電流可選擇的步進電機驅動器。

     本實用新型的上述技術問題主要是通過下述技術方案得以解決的：本實用新型包括多路模擬開關芯片Ul、撥碼開關S1、若干個電阻，撥碼開關S1的一側接地，另一側各經電阻接電壓VCC，同時另一側分別與多路模擬開關芯片U1的多個控制輸入腳相連，多路模擬開關芯片U1的多個通道的輸入端分別經電阻接地，多路模擬開關芯片U1的輸出端接主控芯片的REF腳，所述的接到多路模擬開關芯片U1的多個通道的輸入端的電阻阻值相異。通過撥碼開關S1的不同撥碼形式控制多路模擬開關芯片U1的控制輸入腳的高低電平，可以選擇U1的多個通道中的哪個通道的開通，再通過接到通道輸入端的電阻的分壓，就可在主控芯片的REF腳上形成與通道數相同的多種不同電壓，形成多種不同輸出電    流，實現對驅動器輸出電流的控制和選擇，滿足用戶的多種使用需要。
    作為優選，所述的多路模擬開關芯片U1采用CD405l，撥碼開關S1采用6腳3路開關，所述的電阻包括電阻R6、R5、R4，所述的電阻包括電阻R2、R3、R7、R8、R12、R1l、R10、R9；S1的1、2、3腳接地，S1的4、5、6腳分別經電阻R6、R5、R4接電壓VCC，同時S1的4、5、6腳分別與U1的11、10、9腳相連，U1的1、2、4、5、12、13、14、1 5腳分別經電阻R2、R3、R7、R8、R12、R11、R10、R9接地，且R2、R3、R7、R8、R12、R11、R10、R9的阻值相異，U1的3腳接主控芯片的REF腳，同時U1的3腳經電阻R1接電壓VCC，U1的6、7、8腳接地，U1的16腳接電壓VCC且經電容C1接地。成本低，性能穩定，實現方便。
    本實用新型的有益效果是：通過撥碼開關控制多路模擬開關芯片的多個控制輸入腳的高低電平，控制多路模擬開關通道的通斷，再經不同阻值的電阻分壓，使主控芯片的REF腳得到不同的電壓，從而形成不同的輸出電流，方便地實現對輸出電流的控制和選擇，滿足用戶的不同需要。

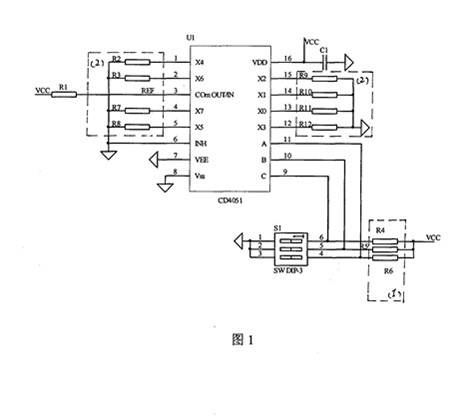

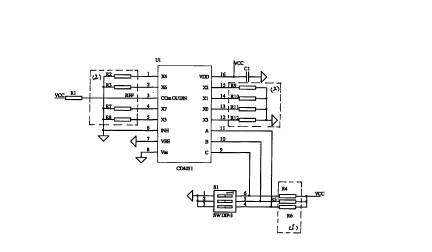

    附圖說明圖1是本實用新型的一種電路原理圖。
    具體實施方式下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。
    實施例1：本實施例的輸出電流可選擇的步進電機驅動器，如圖1所示，包括多路模擬開關芯片U1、撥碼開關S1、若干個電阻，其中電阻1包括電阻R6、R5、R4，電阻2包括電阻R2、R3、R7、R8、R12、Rll、R10、R9。多路模擬開關芯片U1采用CD4051，撥碼開關S1采用6腳3路開關，S1的1、2、3腳接地，4    說明書第3／3頁S1的4、5、6腳分別經電阻R6、R5、R4接電壓VCC，同時S1的4、5、6腳分別與U1的三個控制輸入腳1l、10、9腳相連，U1的八個通道的輸入端1、2、4、5、12、13、14、15腳分別經電阻R2、R3、R7、R8、R12、R11、R10、R9接地，且R2、R3、R7、R8、R12、R11、R10、R9的阻值相異，U1的輸出腳3腳接主控芯片的REF腳，同時U1的3腳經電阻R1接電壓VCC，U1的6、7、8腳接地，U1的16腳接電壓VCC且經電容C1接地。
    工作過程：撥動撥碼開關Sl，就可獲得芯片CD4051的三個控制輸入腳的高低電平的不同組合，對應地使芯片CD4051的八個通道中不同的一個通道導通，再經不同阻值的電阻分壓，使主控芯片的REF腳獲得八種不同的電壓，從而形成八種不同的驅動器輸出電流。
    本實用新型通過撥動撥碼開關就可方便地實現對驅動器輸出電流的控制和選擇，擴大驅動器的使用范圍，提高驅動器的使用率，滿足用戶的不同使用需要。
