產品性能特點總述：
時代超群ZD-6209、ZD-8731、ZD-6560系列步進電機驅動器均采用日本原裝進口芯片制成，將多個功能集成到一顆芯片上，極
大降低了驅動器的生產成本并且易操作易維修。此種設計的步進驅動器很好地兼顧了電機在高低速下時所表現出來的特點，使電
機高速運行時力矩輸出采用比一般驅動器高出20%以上，低速時通過細分和衰減調節使電機運行更加平穩，噪音更低。此系類驅
動器可適配于兩相混合式步進電機，該類驅動器具高集成度、高精度等優勢，特別適合電機在整個頻率段平穩運行。
主要特點：
一、多細分可調：整歩、二、八、十六細分可調
細分設置
|
細分 |
SW4 |
SW3 |
|
1 |
OFF |
OFF |
|
2 |
OFF |
ON |
|
16 |
ON |
OFF |
|
8 |
ON |
ON |
二、電流四檔可調：
電流設置
|
電流 |
SW6 |
SW5 |
|
2.5A |
OFF |
OFF |
|
1.8A |
OFF |
ON |
|
1.2A |
ON |
OFF |
|
0.5A |
ON |
ON |
三、過熱自動保護，自動半流鎖定：
當電機與驅動器連接錯相時，電機運行極不正常，驅動器會嚴重損壞，采用此保護電路在短時間內可保護驅動器不受損壞。遇到
電機運行異常應及時關掉電源，檢查電源及電機和驅動器接線是否正常。
四、衰減可調：
衰減模式的作用是改善電機運行時的震動和噪音。根據輸出電流的大小、細分數的不同，效果可能會有變化。 請根據實際
情況自行設置到****狀態。
衰減設置
|
模式 |
SW2 |
SW1 |
|
低 |
OFF |
OFF |
|
慢 |
OFF |
ON |
|
中 |
ON |
OFF |
|
快 |
ON |
ON |
驅動器使用說明：

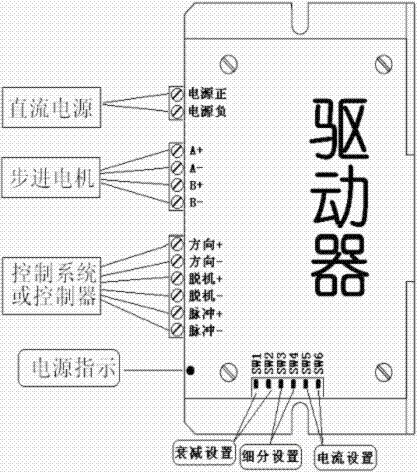

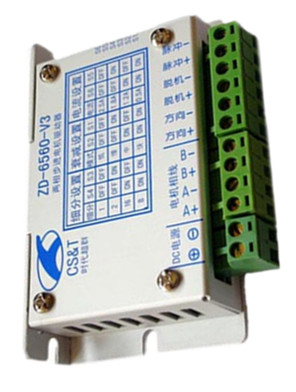

一、接口定義：
二、接線方法：

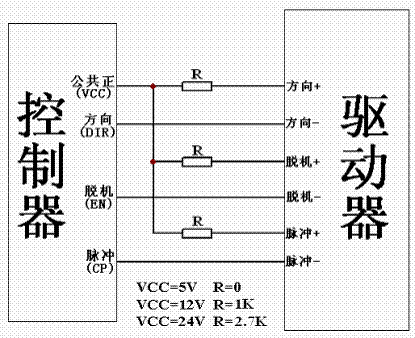

1、共陽接法（公共正方式）：
R為串聯限壓電阻，當控制器的接口電壓為5V時，無需R，直連既可； 當接口電壓為12V時，請串聯1K電阻； 當接口電壓為24V時，請串聯2.7K電阻(后同)。
控制方式
|
脈沖- |
有脈沖時工作，高電平有效；無脈沖時鎖定電機并自動半流 |
|
方向- |
高電平輸入或懸空時正轉；低電平輸入時反轉 |
|
脫機- |
高電平輸入或者懸空時正常工作；低電平時脫機 |

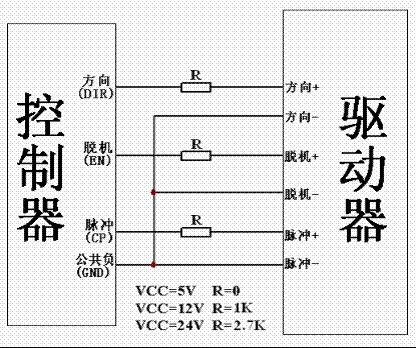

2、共陰接法（公共地方式）：
控制方式
|
脈沖+ |
有脈沖時工作，低電平有效；無脈沖時鎖定電機并自動半流 |
|
方向+ |
低電平輸入或懸空時正轉；高電平輸入時反轉 |
|
脫機+ |
低電平輸入或者懸空時正常工作；高電平時脫機 |

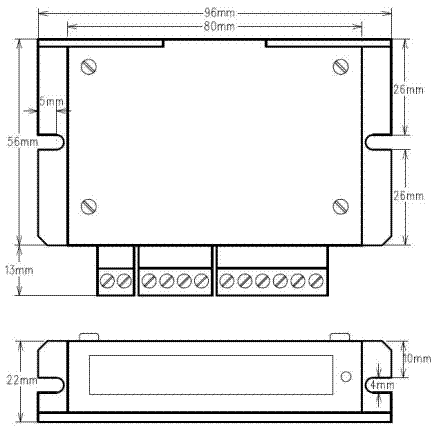

三、外形尺寸：
使用說明書PDF下載：
 ZD-6560-V3 說明書.pdf
