系列高電壓步進電機,以及與之相匹配的驅動器。產品詳情
型號 |
額定電流 |
工作電壓(V) |
軸長 |
軸徑 |
出軸 |
扭力(Nm) |
配套驅動器 |
重量 |
86BYG250-113 |
4A |
220V |
32 |
14 |
鍵槽 |
8.5 |
2HA2260 |
3.65 |
2HA2260
一、主要特點
1 平均電流控制,兩相正弦電流驅動輸出
2 單相交流80~220V供電
3 光電隔離信號輸入/輸出
4 有過壓、欠壓、過流、相間短路、過熱保護功能
5 十六檔細分和自動半流功能
6 八檔輸出相電流設置
7 具有相位記憶功能(保持電機上下電位置不變)
8 具有脫機命令輸人端子
9 電機的扭矩與它的轉速有關,而與電機每轉的步數無關
10高啟動轉速
電氣參數
輸入電壓 |
單相交流80~220V輸入 |
輸入電流 |
小于5安培 |
輸出電流 |
1.3A~5.6A |
功 耗 |
功耗:100W; 內部保險:6A |
溫 度 |
工作溫度-10~45℃;存放溫度-40℃~70℃ |
濕 度 |
不能結露,不能有水珠 |
氣 體 |
禁止有可燃?xì)怏w和導電灰塵 |
重 量 |
1.050千克 |
驅動器接線

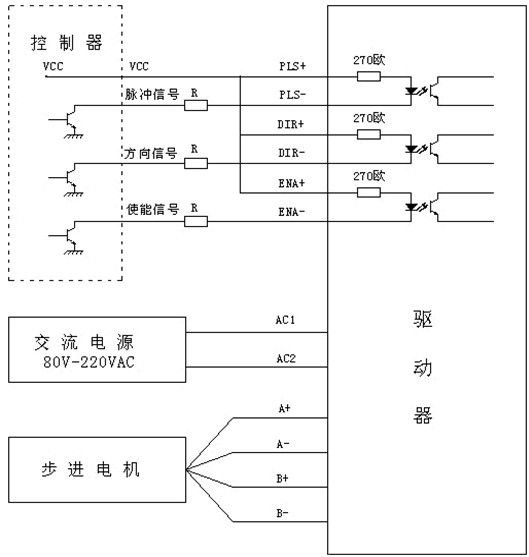

一個完整的步進電機控制系統應含有步進驅動器、直流電源以及控制器(脈沖源)。以下為典型系統接線圖:
