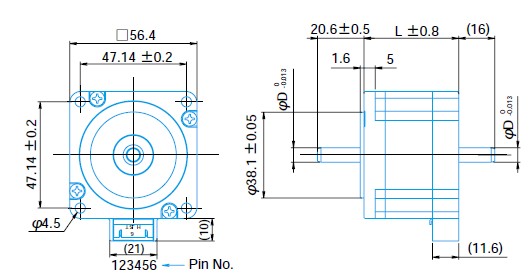

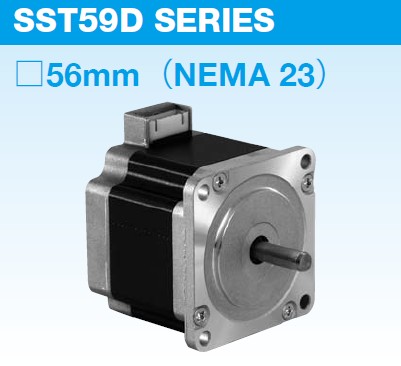

進口步進電機SST59D3305

【進口步進電機SST59D3305和國產步進電機2HB57-56 基本參數比較】
|
型號 |
歩距角 |
電壓 |
電流 |
電阻 |
電感 |
額定轉矩 |
轉動慣量 |
出線 |
機身長 |
重量 |
|
|
° |
VDC |
A |
Ω |
mH |
NM |
g-cm² |
|
mm |
kg |
|
SST59D3305 |
1.8 |
24 |
4.2 |
0.41 |
1.3 |
1.41 |
245 |
并聯6線 |
54.5 |
0.71 |
|
2HB57-56 |
1.8 |
24 |
3.0 |
0.7 |
1.1 |
0.9 |
300 |
并聯4線 |
56 |
0.7 |
【進口步進電機SST59D3305和國產步進電機2HB57-56 基本性能比較】
SST59D3305

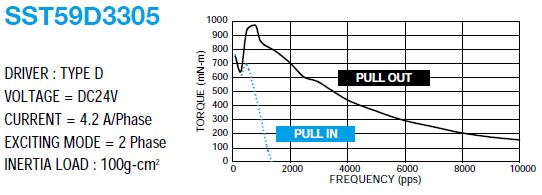

電機轉速（頻率）和扭矩的關系
SST59D3305
|
實驗內容 |
頻率10kpps時的轉速 |
頻率10kpps時的轉距 |
|
4.2A、1細分時的轉速與轉矩 |
3000rpm |
0.16N.M（靜轉矩的11.3%） |
|
4.2A、2細分時的轉速與轉矩 |
1500rpm |
0.16N.M（靜轉矩的11.3%） |
|
4.2A、4細分時的轉速與轉矩 |
750rpm |
0.16N.M（靜轉矩的11.3%） |
|
4.2A、8細分時的轉速與轉矩 |
375rpm |
0.16N.M（靜轉矩的11.3%） |
|
4.2A、16細分時的轉速與轉矩 |
187rpm |
0.16N.M（靜轉矩的11.3%） |
2HB57-56
100pps時步進電機轉矩為0.85NM
1000pps時步進電機轉矩為0.78NM
10000pps時步進電機轉矩為0.18NM
綜上所述：國產步進電機在國內已經形成初具規模的產業鏈生產模式，進口步進電機雖核心技術在其本國，但生產組裝基本都是在中國完成，中國工廠是全球****的混合式步進電機生產廠家，約占全球30%份額，產品種類豐富，性價比高。

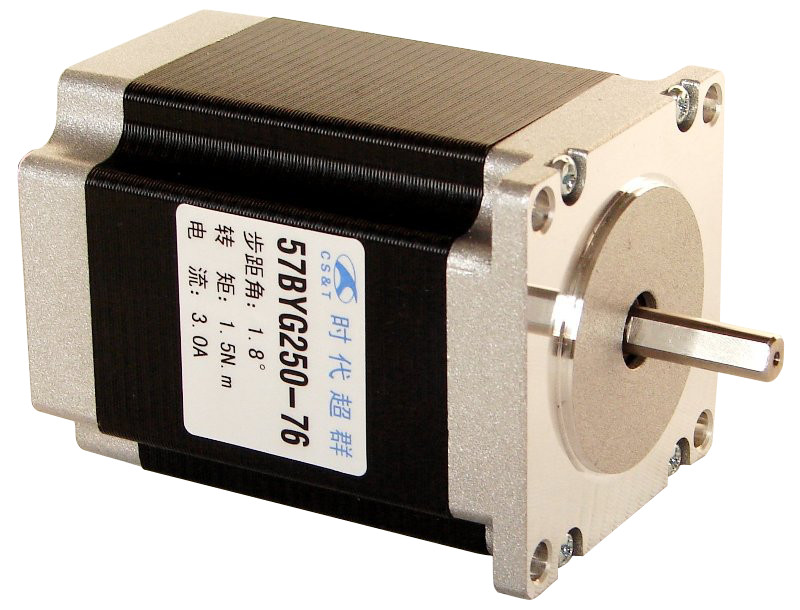

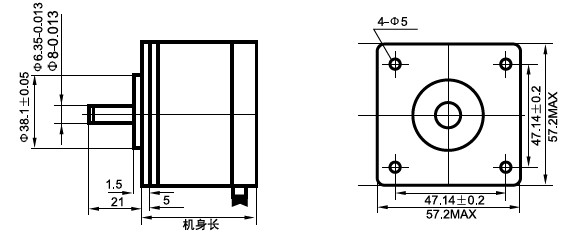

一款與SST59D3305可相媲美的國產步進電機 57BYG250-76 (3A, 1.5NM)

57BYG250-76基本性能（脈沖頻率以50K為參考，24VDC）
|
3A、2細分時的空載****轉速 |
3200rpm（7500rpm） |
|
3A、8細分時的空載****轉速 |
1920rpm（1875rpm） |
|
3A、10細分時的空載****轉速 |
1530rpm（1500rpm） |
|
3A、16細分時的空載****轉速 |
960rpm（937.5rpm） |
|
3A、20細分時的空載****轉速 |
768rpm（750rpm） |
|
3A、32細分時的空載****轉速 |
480rpm（468.75rpm） |
|
3A、40細分時的空載****轉速 |
380rpm（375rpm） |
|
3A、64細分時的空載****轉速 |
240rpm（234.375rpm） |
