文章標題：BL-0408無刷驅動器（控制器）如何接線？（jz7)
|
| 作者：李文杰 發表時間：2012-9-2 22:41:51 |
BL-0408直流無刷電機控制器接線。

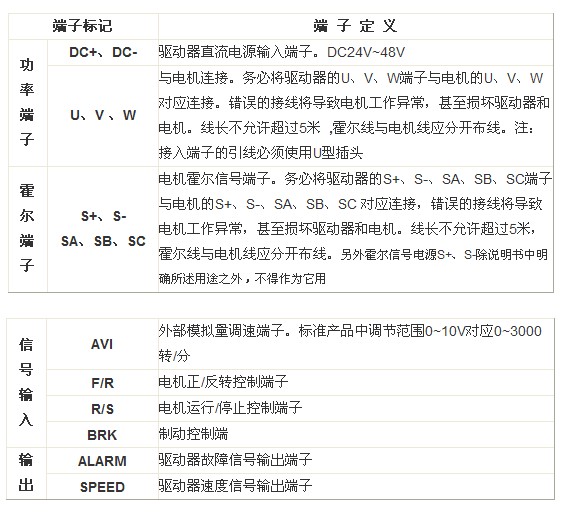

端子示意：
拿時代超群的一款電機來接線的話就是這樣。
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| W |
V |
U |
SC |
SB |
SA |
S+ |
S- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |

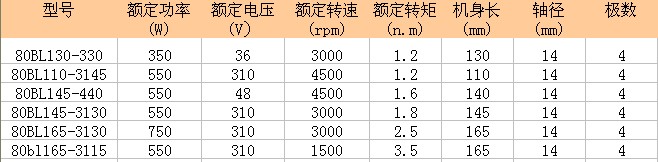

時代超群無刷電機型號有
|
無刷電機型號 |
額定功率
(W) |
額定電壓
(V) |
額定轉速
(rpm) |
額定扭矩
(N.m) |
機身長
(mm) |
重量
(kg) |
|
57BL50-230 |
60 |
24 |
3000 |
0.18 |
52 |
0.55 |
|
57BL70-225 |
100 |
24 |
2500 |
0.40 |
72 |
0.80 |
|
57BL70-336 |
150 |
36 |
3600 |
0.40 |
72 |
0.80 |
|
57BL90-210 |
60 |
24 |
1000 |
0.60 |
92 |
1.1 |
|
57BL90-230 |
180 |
24 |
3000 |
0.60 |
92 |
1.1 |
|
57BL110-230 |
210 |
24 |
3000 |
0.70 |
110 |
1.5 |
|
57BL110-3150 |
300 |
310 |
5000 |
0.70 |
110 |
1.5 |
|
無刷電機型號 |
額定功率
(W) |
額定電壓
(VDC) |
額定轉速
(rpm) |
額定扭矩
(kg.cm) |
軸徑 |
機身長(mm) |
極數 |
|
60BL80-230 |
80 |
24 |
3000 |
2.5 |
8 |
80 |
8 |
|
60BL100-215 |
80 |
24 |
1500 |
5.0 |
8 |
100 |
8 |
|
60BL100-230 |
150 |
24 |
3000 |
5.0 |
8 |
100 |
8 |
|
60BL120-430 |
250 |
48 |
3000 |
7.5 |
14 |
120 |
8 |
|
60BL120-3130 |
250 |
310 |
3000 |
7.5 |
14 |
120 |
8 |
我們公司提供全套設備：
無刷控制器大全
聯系人：李先生
電話：18801063276
qq: 928221169
商鋪網址：http://zgbjdj.com/news2.asp?id=9440/ |
|
|
