TB6600HG芯片采用****BiCD 0.13工藝，耐壓可高達50V，峰值電流5A,。自帶5種細分模式（1/1，1/2，1/4，1/8，1/16步）可實現低振動，高效率工作。
TB6600HG是一款PWM恒流雙極正弦波微步進電機驅動單芯片。
輸出擊穿電壓：VCC=8~42V
輸出電流：IOUT=5.0A
內置過熱欠壓保護和電流檢測，具有復位和使能待機功能，并且突破傳統僅需單電源供電
TB6600HG將廣泛運用于辦公自動化和自動化。普通復印機，縫紉機，傳真機，機
器人，掃描儀，空調，娛樂設備等等。

【產品名稱】 TB6600HG東芝****上市產品
【產品類別】 步進電機
【產品用途】 步進電機驅動IC
【產品規格】 HZIP25
【生產廠家】 TOSHIBA
【產品說明】
 PWM斬波型雙極性步進電機驅動器IC
TB6600HG是一個單芯片PWM斬波型雙極性正弦步進電機微步驅動。
可控制2相步進電機正向和反向旋轉，
帶有1-2相， W1 -2相2W1 -2相， 4W1 -2相勵磁模式。
只需時鐘脈沖信號就可以驅動兩相雙極型步進電機實現低振動，高效率工作。 【產品特點】
•單芯片雙極性正弦微步步進電機驅動器
• ****BiCD 0.13 nm工藝
•高達50V耐壓
•導通電阻（上+下） = 0.4 Ω
•正向和反向旋轉控制
•5種細分模式可選（1/1 ，1/2 ，1/4 ，1/8 ， 1/16步）
•輸出電流： IOUT = 5.0A（峰值，在100ms內 ）
•額定輸出：IOUT = 4.5 A
•封裝： HZIP25 - 1.00F
•輸入口內置下拉電阻： 100 KΩ
•輸出報警管腳電流 ：Ialert = 1mA
•輸出監視管腳（ MO ）：Imo= 1mA
•帶有復位和使能引腳
•帶有待機功能。
•突破傳統的單電源供電
•內置過熱保護（ TSD ）電路
•內置的欠壓保護（UVLO）電路
•內置過電流檢測（ ISD），電路

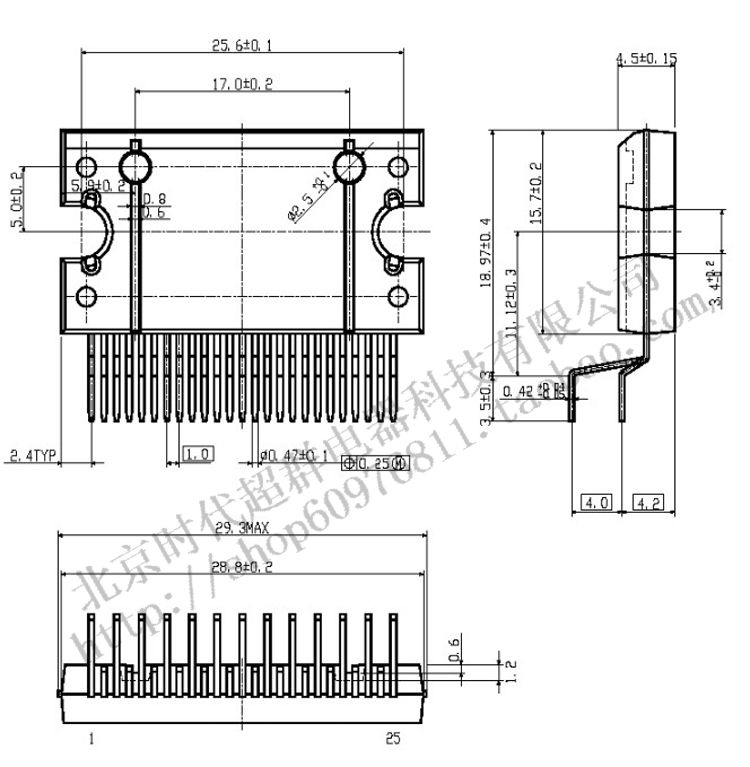

TB6600HG尺寸圖:
