特性描述：

TB6575FNG是3相全波無刷無霍爾直流電動機驅動芯片

通過調節模擬電壓來改變PWM占空比實現調速。

特點：

•3相全波無傳感器驅動芯片

•PWM斬波

•通過模擬輸入控制速度

•PWM輸出引腳電流高達20mA

•過電流保護

•正向/反向旋轉

•導程角控制（7.5 °15 °）

•重疊換向模式

•帶有速度反饋信號

•直流勵磁方式，提高啟動特性

•直流勵磁時間和強迫換流的啟動運作時間可以改變

•強制換頻率可選 （fXT /（6 × 216），fXT /（6 × 217），fXT /（6 × 218））

•輸出極性開關（P通道+ N溝道，N通道+ N溝道）

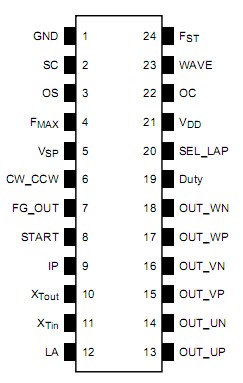

TB6575FNG管腳圖：



TB6575FNG尺寸圖：
