TB6600被認為是TB6560AHQ的升級產品，耐壓50V電流****5A，并且加入了過流保護功能，且只需單路電源供電。 雖然驅動能力增強了不少，但依托于****的BiCD0.13工藝，TB6600的體積卻比TB6560更小。步進電機網實驗室本次專門拍攝了兩個芯片的對比大圖，方便廣大網友詳細了解兩款芯片的外形區別。

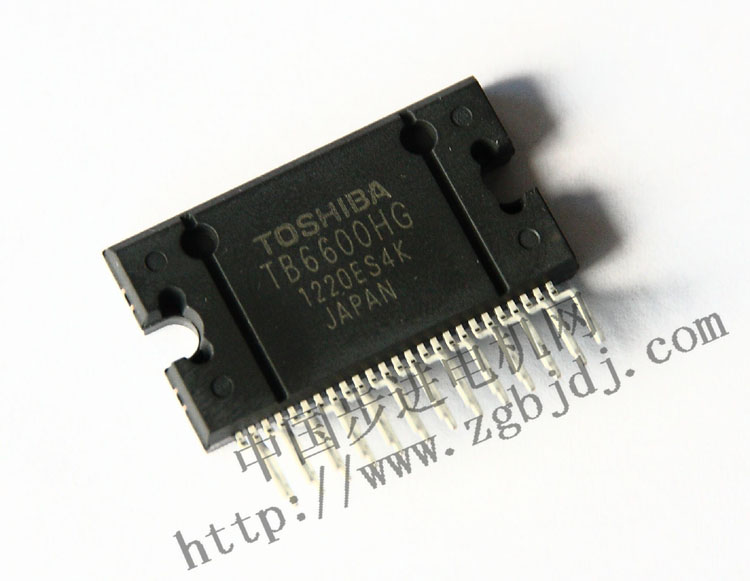

TB6600HG/HQ正面

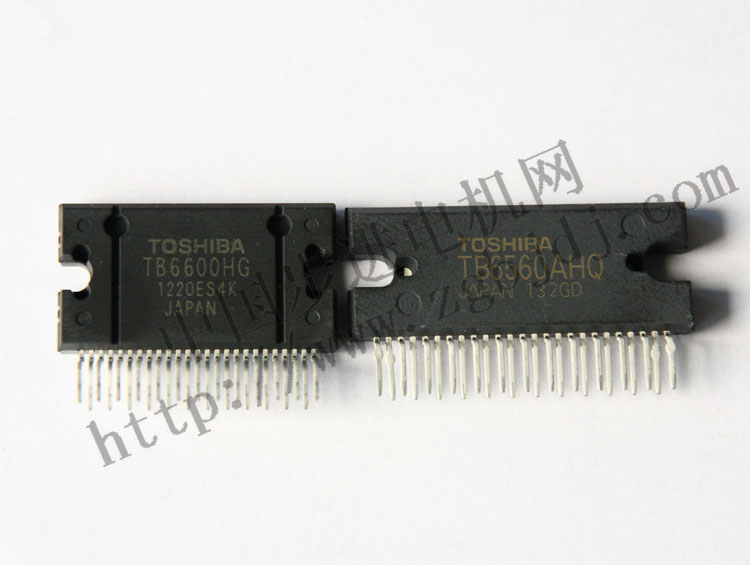

TB6600與TB6560正面對比(下圖)，可看出TB6600比TB6560長度小很多，高度略微增加，管腳尺寸間隔也小很多。

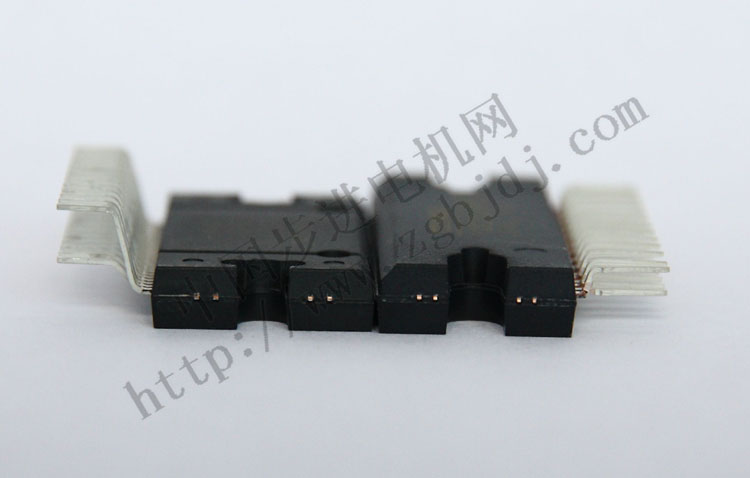

TB6600與TB6560厚度對比(下圖)，可看出TB6600比TB6560AHQ要薄，官方數據6560厚度5mm，6600厚度4.5mm。

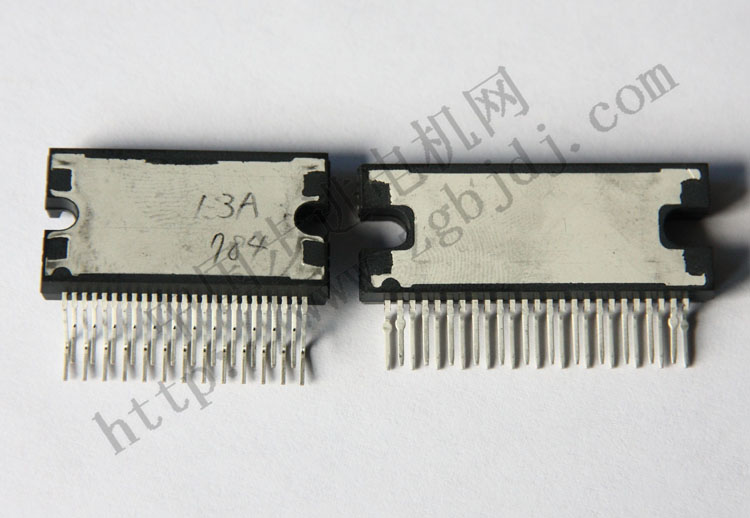

TB6600與TB6560背面對比(下圖)然6600長度減小，但高度增加，所以散熱面積比6560減小的很少，另外還可看出管腳尺寸間隔小。官方數據6560管腳間距1.27，6600管腳間距1.0

通過上面圖文對比，我們發現TB6600比TB6560體積減小了約20%，尤其是占用pcb板的面積減小的更大，而管腳設計的更加合理給******提供了更多的方便。

歡迎加入TB6600HQ/HG技術討論QQ群：230475876

更多TB6600技術文章，請查閱： TB6600HG/HQ資源匯總，含原理圖、pcb、測試資料等

我公司已開始供應此芯片，并可提供樣品和測試樣板，如有需要請聯系！
